Hello,

Y'a t'il des gens qui possèdent un thermostat Nest par ici ? Je viens de m'en prendre un mais je n'ai absolument aucune idée de comment l'installer. Est-ce complexe ? Il y a déjà un vieux thermostat installé et c'est une chaudière Renova Bulex.

merci d'avance !

XOU_

XOU_

🎲🚲 coffreduludiste.be
ouep

installation easy ! tu veux des photos du cablage de l'émetteur, l'appareil proche de la chaudière ? le principal que tu devras installer à la place de ton ancien thermostat n'a rien de compliqué

1er
OP
SpY_

SpY_

Trolololololololo
Ah oui ça serait bien ! Je ferai des photos du câblage actuel demain

C'est surtout le câblage du heat link qui semble assez conçu pour moi.

Édit : concu --> confus

XOU_

XOU_

🎲🚲 coffreduludiste.be
oue c'est ça le heat link... bha j'essaierai de trouver le temps demain de te faire ça ;)

XOU_

XOU_

🎲🚲 coffreduludiste.be
SpY_ je t'avais oublié...

ca été? s'il faut je peux aller te faire les photos de suite ;)

1er
OP
SpY_

SpY_

Trolololololololo
XOU_ a dit:
SpY_ je t'avais oublié...

ca été? s'il faut je peux aller te faire les photos de suite ;)
Cliquez pour agrandir...
je dois t'avouer que je n'ai aucune idée de comment installer ce bazar. Je comptais faire appel à un installateur agréé mais c'est pas donné :x.

voilà l'installation actuelle :



admix

admix

G!v3 m3 a 60v3rnm3n7
La photo du haut c'est le départ des 2 fils?

1er
OP
SpY_

SpY_

Trolololololololo
admix

admix

G!v3 m3 a 60v3rnm3n7
y a peut etre un "boitier" entre les 2, on a peut etre allongé les fils.

tu peux test?

t'es de quel coin?

1er
OP
SpY_

SpY_

Trolololololololo
c
admix a dit:
y a peut etre un "boitier" entre les 2, on a peut etre allongé les fils.

tu peux test?

t'es de quel coin?
Cliquez pour agrandir...
comment tester ? Avec un multi metre ?

Je suis a 1200 woluwé

1er
OP
SpY_

SpY_

Trolololololololo
XOU_ tu as eu le temps de faire des photos ? :D

XOU_

XOU_

🎲🚲 coffreduludiste.be
j'y vais de ce pas :x

edit: SpY_ voilà

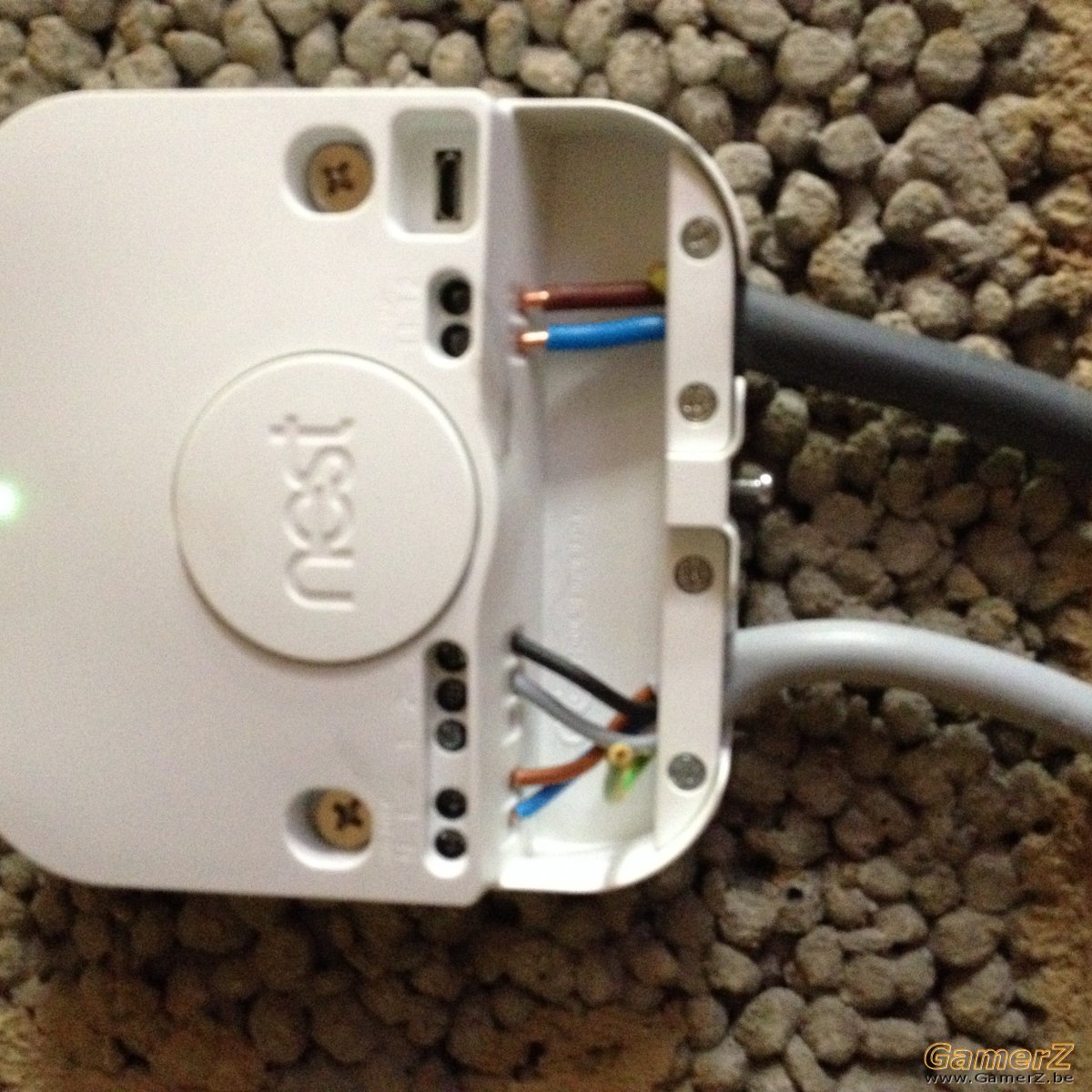

Heat Link



Les câbles de gauche sont reliés à la chaudière. Ceux de droite au thermostat.

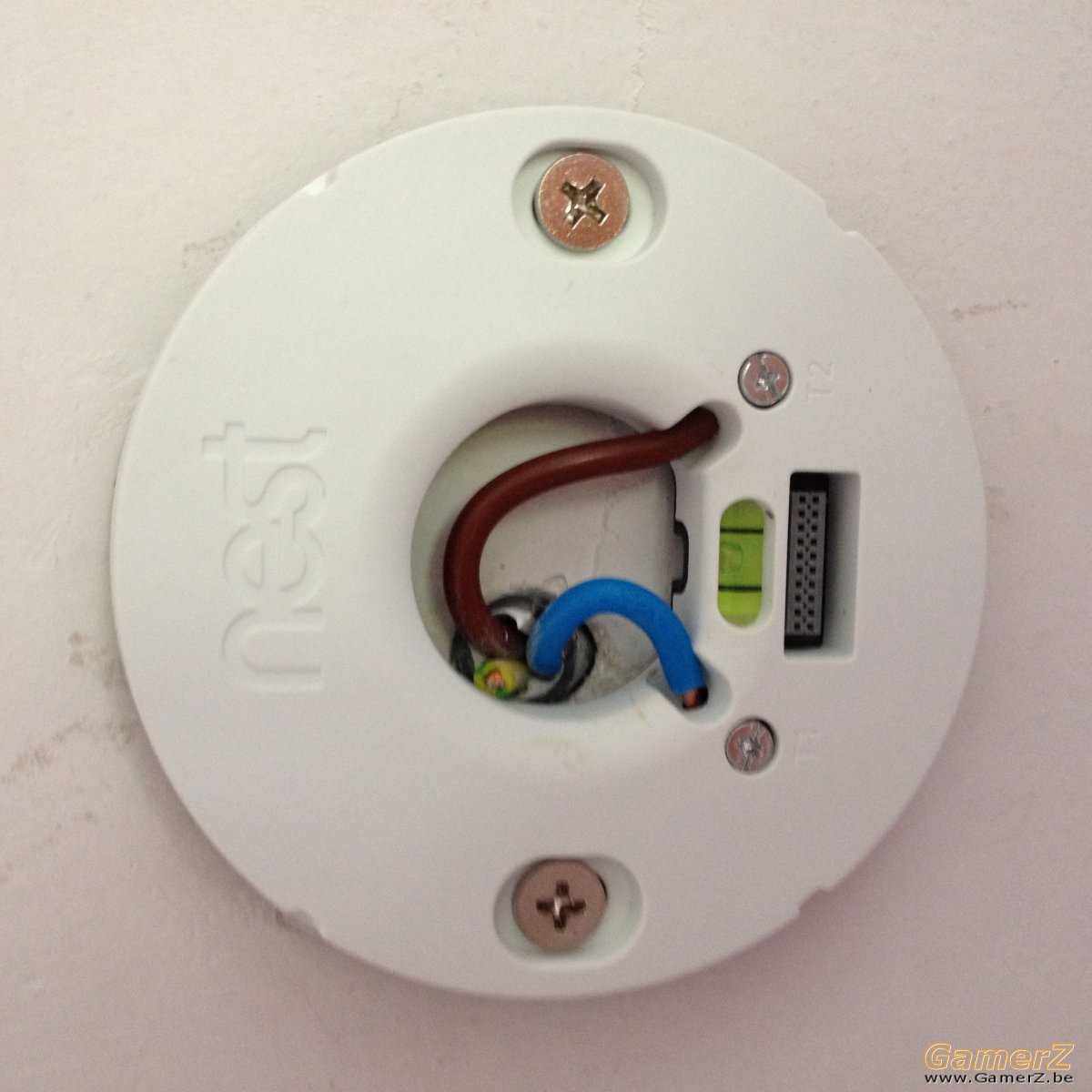

NEST



Si t'as des questions n'hésite pas.

1er
OP
SpY_

SpY_

Trolololololololo
XOU_ : Merci bcp ! Par contre les photos ne fonctionnent pas :s

XOU_

XOU_

🎲🚲 coffreduludiste.be
lol bon bha voilà :




par contre je pige pas pq elles sont retournées une fois upload sur gamerz... :/

J

jacko07

Elite
Le NEST c'est un thermostat avec ou sans fil ?

1er
OP
SpY_

SpY_

Trolololololololo
jacko07 a dit:
Le NEST c'est un thermostat avec ou sans fil ?
Cliquez pour agrandir...

sans fils dans le sens où il communique avec la chaudière via un petit appareil (voir photo 1) sans fils, et qu'il est connecté au wifi. Mais il faut le brancher au réseau electrique ou sur une prise.

Fish

Fish

Bouillant même !
tiens xou as tu constaté une baisse de consommation depuis que tu as installé ton nest ?

J

jacko07

Elite
SpY_ a dit:
sans fils dans le sens où il communique avec la chaudière via un petit appareil (voir photo 1) sans fils, et qu'il est connecté au wifi. Mais il faut le brancher au réseau electrique ou sur une prise.
Cliquez pour agrandir...
Non je parle sans fils dans le sens où il marche avec un récepteur radio qui est raccordé à la chaudière et le thermostat en lui même marche avec des piles sans aucun fils.
Dans ce cas ci, il suffit de raccorder des fils pour l'alimentation électrique du récepteur et raccorder les fils qui partent du circulateur sur Q1 et Q2.

Edit : si je comprend d'après les photos de XOU_ c'est un thermostat avec fil.
Mais c'est quoi sur la photo 1 ?

1er
OP
SpY_

SpY_

Trolololololololo
jacko07 a dit:
Non je parle sans fils dans le sens où il marche avec un récepteur radio qui est raccordé à la chaudière et le thermostat en lui même marche avec des piles sans aucun fils.
Dans ce cas ci, il suffit de raccorder des fils pour l'alimentation électrique du récepteur et raccorder les fils qui partent du circulateur sur Q1 et Q2.

Edit : si je comprend d'après les photos de XOU_ c'est un thermostat avec fil.
Mais c'est quoi sur la photo 1 ?
Cliquez pour agrandir...
En fait le nest en belgique est divisé en 2 appareils : le thermostat et le recepteur à brancher sur la chaudière. La photo 1 représente ce recepteur qui communique sans fils au thermostat.

En gros :

Tu n'est pas obligé de lier le heat link au nest. Dans ce cas là, il faudra brancher le nest sur une prise de courant.
XOU_ : Je ne sais pas si ça peut t'aiguiller : http://www.bulex.be/downloads/documents/notice-thematek-158188.pdf --> page 25. J'ai vraiment pas envie de faire des conneries en l'installant :)
