[NAC] Écran: couleur et image en PLS [HELP]

Salut Gamerz, je copie colle mon post de Neo arcadia... Je multiplie mes chances de trouver une solutions...

Jai délaissé ma borne depuis quelques longs mois.
En cause: un écran qui n'est plus fonctionnel (voir photo).

Petit topo en croisant fort les doigts pour trouver de l'aide :

Matériel: NAC - Platine Cakpité (par nicolash) - systeme rpi2jamma par aje

Symptômes:

1) le rpi ne se lançait plus et restait sur le logo (panda) de départ
2) J'ai décidé de réinstaller le système.

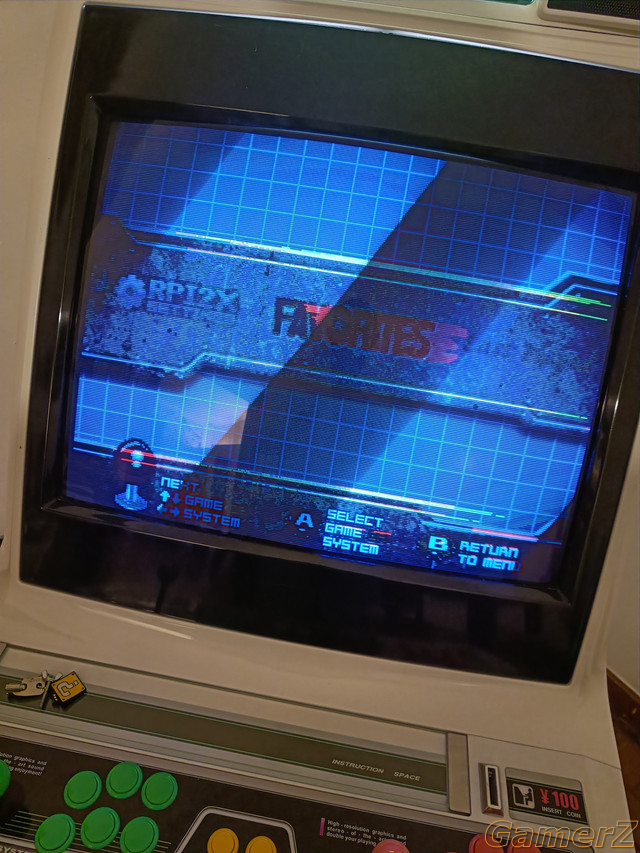

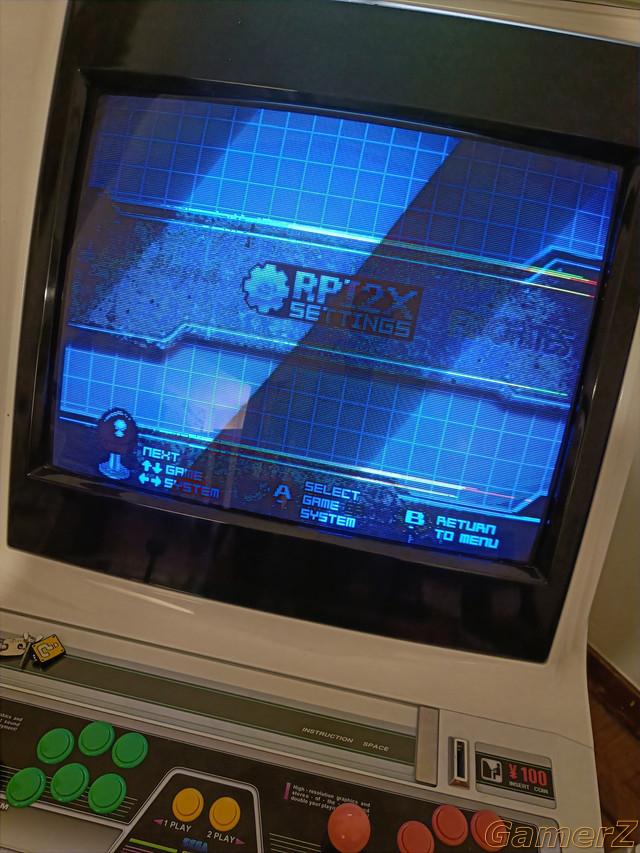

3) après réinstallation, j'arrive sur le menu (cf photo) mais l'écran n'a plus les bonnes couleurs... et des lignes balayent l'écran.
4) J'ai tester avec un autre transformateur externe (Jap ver Euro) et aucun changement.

Voilà où j'en suis. Je ne connais RIEN au tension and co. On m'a conseillez de tester avec un voltmètre mais je ne comprends pas les positions ni ce que je dois tester...
Je ne sais évidement pas si cette piste est à privilégier... Je n'ai pas d'autres pcb pour tester si ça peut venir de là...

Je dois bien avouer que cette borne me désespère et m'a causé pas mal de frais... Dernier appel à l'aide ici...

Merci à ceux qui passeront pour essayer de m'aiguiller

C'est pas bêtement un oubli de configuration de fréquence sur ton rpi?

Malheureusement, je suis bien en 15khz. Si je change au niveau du menu ... C'est pire ...

Sur le pcb du moniteur il y a divers potard de frequence, tu as tester de jouer avec ça?

Hello, juste pour suivre. C'est la pcb qui sert à mettre le pi sur la borne qui est HS. Une simple Pandora passe, et le pi passe aussi sur une TV. Reste à contacter aje (qui fourni les pcb) pour voir si c'est réparable. Merci @mayflower pour les premières pistes d'infos
