Nouveau projet 600T V2

Discussion dans 'Hardware, matos' créé par H€PHAIST0$, 7 Novembre 2014.

  1. Offline
    H€PHAIST0$ Casseur-Flotteur
    Bonjour les amis,

    j'avais lancé un thread il y'a environ 2-3 mois pour me refaire une configuration sur une base plus petite que mon 1er projet visible ici:

    https://www.gamerz.be/t/besoin-de-vous-pour-une-nouvelle-configuration.103829/

    Craquage de slip monumentale et c'est encore un 600T qui va grave morfler cette fois-ci! :D

    En attendant, voici les entrailles de la bête:

    √= acquis

    *= non acquis

    Asus Maximus VII Formula *

    I7 4790K *
    Seasonic SS1000XP
    Corsair Dominator Platinum 4x4Go 1866MhZ
    SSD Crucial MX1 256Gb



    GTX 780 Asus Poseidon SLI

    Refroidissement:

    Radiateur EK Coolstream RAD-XTX 360
    Ventilateur Bionic Noiseblocker Eloop B12-PS
    Waterblock CPU EK Supremacy Evo Full Nickel
    Pompe Alphacool VPP655 PWM
    Top Acetal Pompe Koolance COV-RP450 Rev 2.1
    Réservoir EK RES X3-400
    Embouts EK-HD...
    Tubing rigide EK HD 12/16mm 500mm X6
    Liquide Mayhems Pastel RED x2 litres

    Le gros de boulot seras concentré principalement sur la face avant. Intégration des ventilateurs en façade qui seront pris en sandwich entre une tôle d'alu et la face avant en plexi que j'ai fait réaliser pour le coup.

    Il y' a aussi un gainage complet de l'alimentation câble par câble shrinkless que j'ai presque terminé. Il me reste juste a faire ceux des cartes graphique.

    Petit aperçu:

    [IMG]

    Le radiateur 360 seras à la verticale sur l'avant du boitier. Les Eloop ne sont pas là que pour faire beau... :D

    Petit teasing en attendant:

    [IMG]

    Qualité de la photo merdique je sais! J'ai des tas de photos mais trop honte de celles-ci. :oops:

    Voilà, bonne soirée a tous et n'hésitez pas si vous avez des questions.
    H€PHAIST0$, 7 Novembre 2014
    #1
  2. Offline
    H€PHAIST0$ Casseur-Flotteur
    Bonjour a tous,

    bon y' a pas grand monde d'intéressé pour l'instant mais je vais quand même continuer a alimenter ce sujet. ;)

    J'ai pas mal avancé ses derniers jours. La découpe de la tôle qui va supporter le radiateur et finie ainsi que les finissions de celles-ci. Mise en apprêt et peinture finie également.

    Voici les étapes:

    état brut de la pièce découpée

    [IMG]

    Essai dans le boitier

    [IMG]

    Montage du système a l'extérieur pour quelques derniers petit repérage.

    [IMG]
    [IMG]

    Comme vous pouvez le voir, la façade est donc composée d'une petite plaque de plex (du vrai!). C'est elle qui remplace toute la garniture mesh a l'avant. Des NoiseBlocker, des jupes caoutchouc de 5mm d'épais, de la tôle et du radiateur.

    Les pièces maintenant apprêtée et peinte.

    [IMG]
    [IMG]
    [IMG]
    [IMG]

    Aujourd'hui je procède au montage et re-rivetage du boitier.

    Bon Dimanche a tous.
    H€PHAIST0$, 9 Novembre 2014
    #2
  3. Offline
    H€PHAIST0$ Casseur-Flotteur
    Résultat final de la façade:

    [IMG]

    [IMG]

    Le radiateur 360 qui prend parfaitement sa place:

    [IMG]

    La prochaine étape seras le planché du fond ou une majeur partie des câbles passeras en dessus de celui-ci.
    H€PHAIST0$, 9 Novembre 2014
    #3
    [IrishSetter] aime ça.
  4. Offline
    Lagwagon Jésus
    Equipe GamerZ.be
    Beau boulot ! c'est propre.
    Lagwagon, 9 Novembre 2014
    #4
    H€PHAIST0$ aime ça.
  5. Offline
    H€PHAIST0$ Casseur-Flotteur
    Merci Lagwagon c'est vraiment sympa. ;)
    H€PHAIST0$, 9 Novembre 2014
    #5
  6. Offline
    H€PHAIST0$ Casseur-Flotteur
    On peut donc dire qu'intégrer un rad 360 dans un 600T-> [Achievement Unlocked]. :p
    H€PHAIST0$, 9 Novembre 2014
    #6
  7. Offline
    enz0 キムの婚約者
    Beau boulot c'est sympa
    enz0, 9 Novembre 2014
    #7
    H€PHAIST0$ aime ça.
  8. Offline
    H€PHAIST0$ Casseur-Flotteur
    Bonsoir a tous,

    j'ai encore un peu avancé aujourd'hui.

    Le planché est terminé et j'ai replacé une partie des composants.

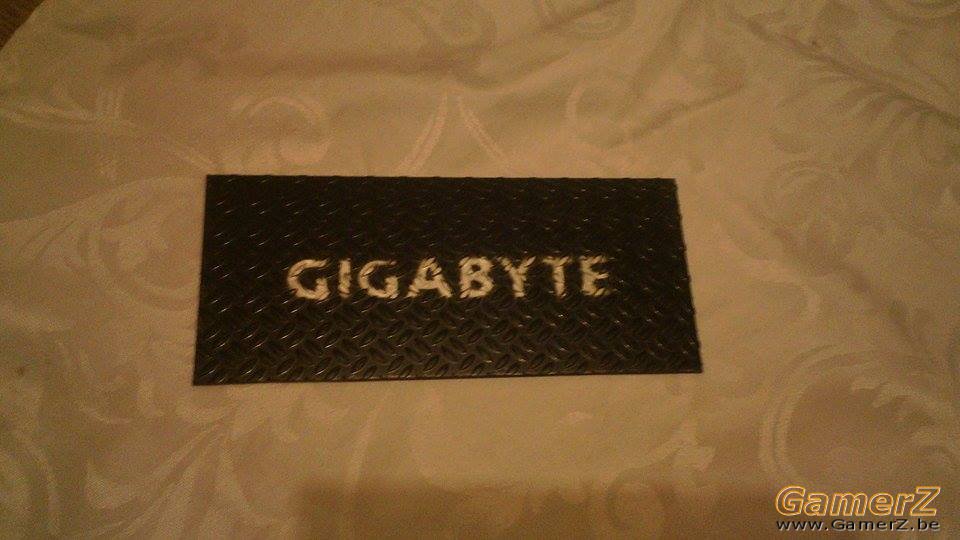

    L'alimentation Seasonic étant monstrueusement moche a souhait, je ne pouvais pas la laisser comme ça. Je l'ai donc, tapissé! :D

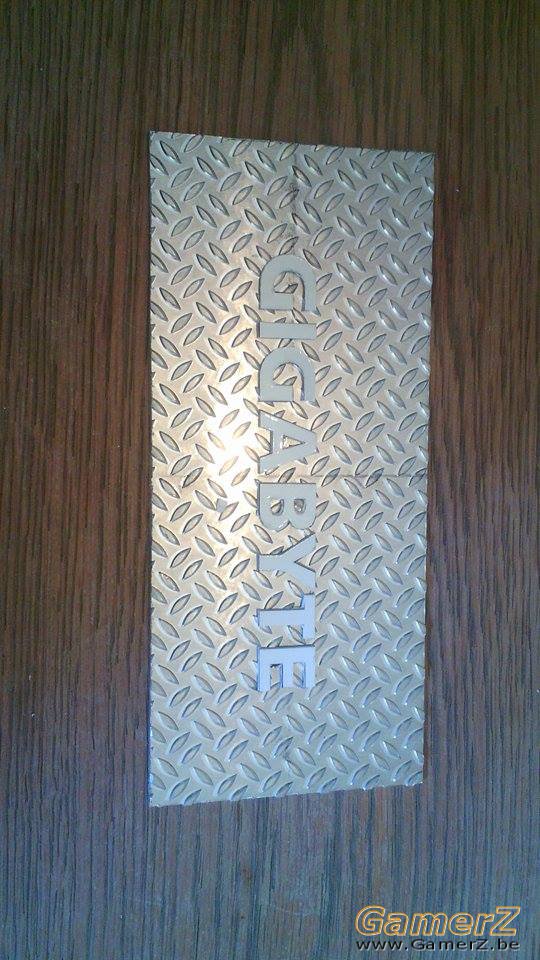

    J'ai fait un 1er essai que vous pouvez voir sur la 1ère photo, mais l'alu ressortait trop a mon goût.

    J'ai cassé ce coté métallique en contrastant légèrement.

    Alors il m'a fallut faire un pochoir et pour le coup, j'ai flingué l'emballage de ma CM. :oops:

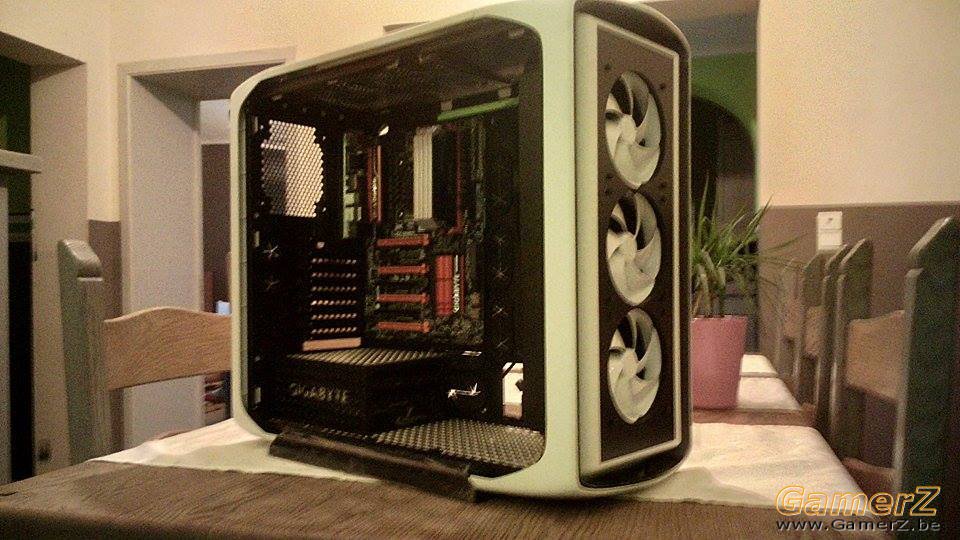

    Malheureusement pour le rendu de la dernière photo, arrivé en soirée, le smartphone de ma femme montre vite ses limites! C'est bien plus ressortant en vrai.

    Je suis maintenant bloqué pour un petit moment. J'ai commandé d'autres pièces du water mais attend les finances pour commander le reste.
    H€PHAIST0$, 10 Novembre 2014
    #8
  9. Offline
    [IrishSetter] /// LADA
    Ça donne bien pour le moment !
    Par contre wtf la boite de la CM , on dirait une boite de 1994 :p
    [IrishSetter], 11 Novembre 2014
    #9
    EmO_TiiOn et H€PHAIST0$ aiment ça.
  10. Offline
    H€PHAIST0$ Casseur-Flotteur
    Bonsoir et merci a toi. ;)

    C'est sur que la boite j'ai pas compris le délire de Gigabyte avec cette formule 1... :D

    Par-contre, j'essaie de trouver une solution pour démarrer les ventilateurs. J'ai une vielle alim que je shunt pour des essais mais a part le rhéobus du boitier je n'ai rien d'autre. J'ai tiré ses câbles comme je ne m'en servirais de toute façon pas. Et avec le radiateur placé, je n'ai maintenant plus accès pour les remettre.

    Dommage que j'ai vendu le Lamptron il n'y a pas si longtemps.
    H€PHAIST0$, 11 Novembre 2014
    #10
  11. Offline
    H€PHAIST0$ Casseur-Flotteur
    Sinon j'ai une idée concernant le placement de mon réservoir.

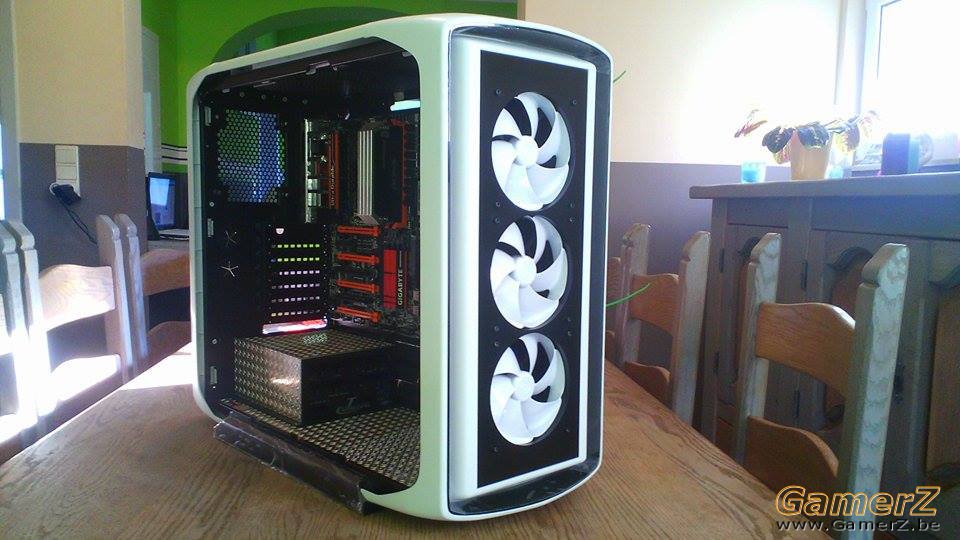

    D'abord une photo pour montrer plus ou moins un placement normal:


    L'idée est en faite de placer le réservoir a l'horizontale mais qui sortira légèrement du boitier et seras comme, 'incrusté' dans la porte en plex que je vais faire réaliser. Donc, faire sortir 1/4 ou le demi du diamètre du réservoir.


    Pour cette réalisation, je devrai également adapter les 2 poignées de la porte sur chaque coté... En gros, encore du taf bien compliqué quoi.

    Qu'en pensez vous?
    H€PHAIST0$, 11 Novembre 2014
    #11
  12. Offline
    [IrishSetter] /// LADA
    Moi je le laisserais vertical comme tu le montres , je trouve que ça donnerait une meilleure visibilité sur l'intérieur de la tour. J'imagine que la porte va avoir un plexi transparent ?
    [IrishSetter], 11 Novembre 2014
    #12
  13. Offline
    H€PHAIST0$ Casseur-Flotteur
    Bonjour,

    oui c'est bien ça, plexi transparent de 10mm.

    J'aurai moins de mal a le monter verticalement et il est vrai aussi que si placé sur le haut, une partie du boitier aurai fait un peu vide.

    La position horizontale serais sorti du boitier d'un bon cm comme expliqué. La porte en plexi aura une légère ouverture pour quand je la ferme, viens comme 'entourer' le réservoir. Du jamais réalisé a ce jour...
    Je vais refaire un autre essai avec paint pour mieux vous montrer. Mais en y pensant, le tubing rigide risque de rentrer en conflit avec le réservoir en position verticale.

    Merci pour ton avis Irish, je pense en effet que mon placement en horizontale va être assez fastidieux. La verticale l'emporte pour l'instant. ;)
    H€PHAIST0$, 12 Novembre 2014
    #13
  14. Offline
    H€PHAIST0$ Casseur-Flotteur

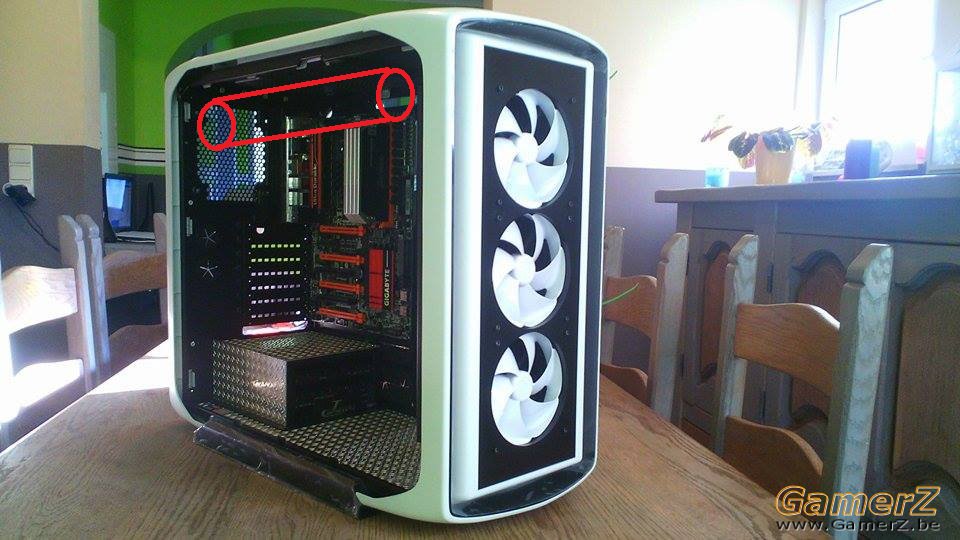

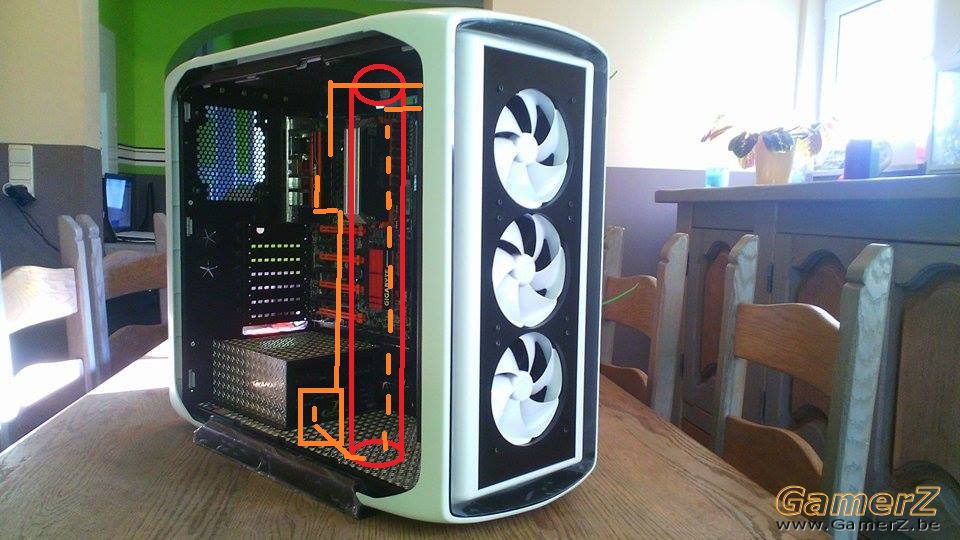

    Voilà plus ou moins avec le shéma du tubing.

    Réservoir/ pompe/ tube




    Le tube du cpu qui va au radiateur et placé plus haut mais seras en faite caché dérrière le réservoir. C'était pour vous montrer et qu'il ne tombe pas en collision avec celui du res-> rad. ;)

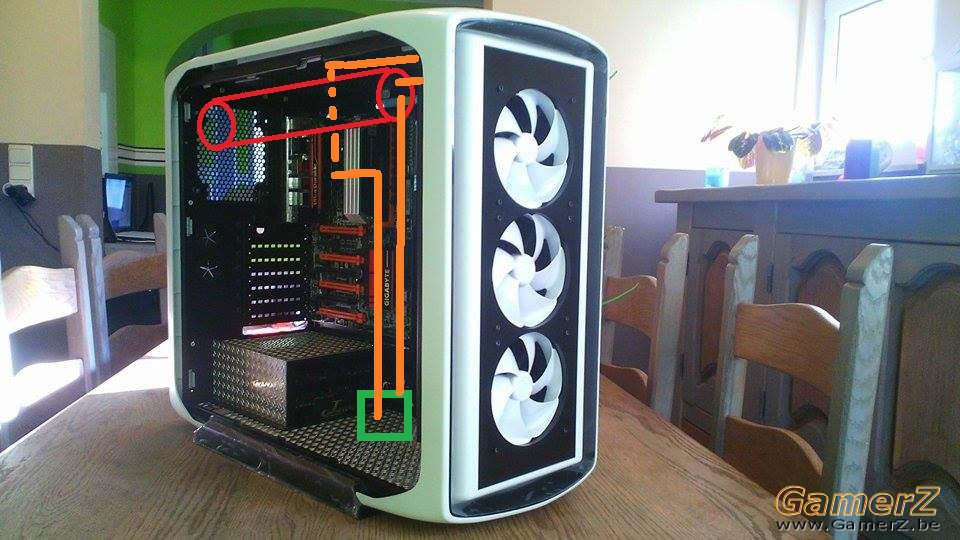

    2ème config:


    C'est du approximatif hein, je doit prendre en compte les cartes graphiques. L'échelle n'est donc pas tout a fait exacte.

    Bonne journée.
    H€PHAIST0$, 12 Novembre 2014
    #14
  15. Offline
    redshark Infographiste 3D
    jolie montage ! propre et classe.
    redshark, 12 Novembre 2014
    #15
    H€PHAIST0$ aime ça.
  16. Offline
    H€PHAIST0$ Casseur-Flotteur
    Merci l'ami. ;)

    Qu'en pense-tu au niveau du placement du réservoir/tube?
    H€PHAIST0$, 12 Novembre 2014
    #16
  17. Offline
    redshark Infographiste 3D
    si j'étais bricoleur, je le ferais à l'horizontale ! Mais je ne suis qu'au début du "modding" pc. pour l'instant j'ai réussi à mettre un ventilo à la place de 3 emplacement 5.25... le watercooling je n'ai que la "base". Sinon moi clairement ça serait sur le coté mais le boulot que ça prendrais :p.
    Bon courage ! j'adore regarder des worklog de pc c'est toujours impressionnant ce que l'on peut faire.

    Bon courage à toi en tout cas.
    redshark, 13 Novembre 2014
    #17
  18. Offline
    H€PHAIST0$ Casseur-Flotteur
    Merci redshark.

    Pour la position horizontale j'attend de recevoir mon réservoir et le top de la pompe. Je verrais ce que ça en dit dans les 2 positions.

    Je serais curieux de voir également tes modif. :) C'est toujours cool de voir ce que les autres font comme tu dis. Il y'a un début a tout et pour tout te dire, ceci est mon tout 1er gros mod. ;)

    Ce genre de sujet manque sur GamerZ je trouve, de plus qu'il y' a des gars ici qui touche leur bille sur des prépa monstrueuse.:love: Dommage qu'il n'en font pas profiter le forum...

    Bonne journée a tous.
    H€PHAIST0$, 13 Novembre 2014
    #18
  19. Offline
    redshark Infographiste 3D
    avec quel type/marque de "sleeving cable" tu as gainé ton câble d'alim ?
    J'en ai acheté chez "It service" mais il est bof voir très bof. Le Shrinkless est impossible avec celui que j'utilise.
    redshark, 15 Novembre 2014
    #19
  20. Offline
    H€PHAIST0$ Casseur-Flotteur
    H€PHAIST0$, 16 Novembre 2014
