Histoire de me la péter un peu, je relance le (nouveau) forum "makers" avec une création perso, on peut dire l'oeuvre de ma vie en terme de rasp
C'est un "restomod", la modernification interne d'un truc bien vintage, d'une radio philips AM de 1955 trouvée pour une croute de pain, foutue, sur 2ememain.

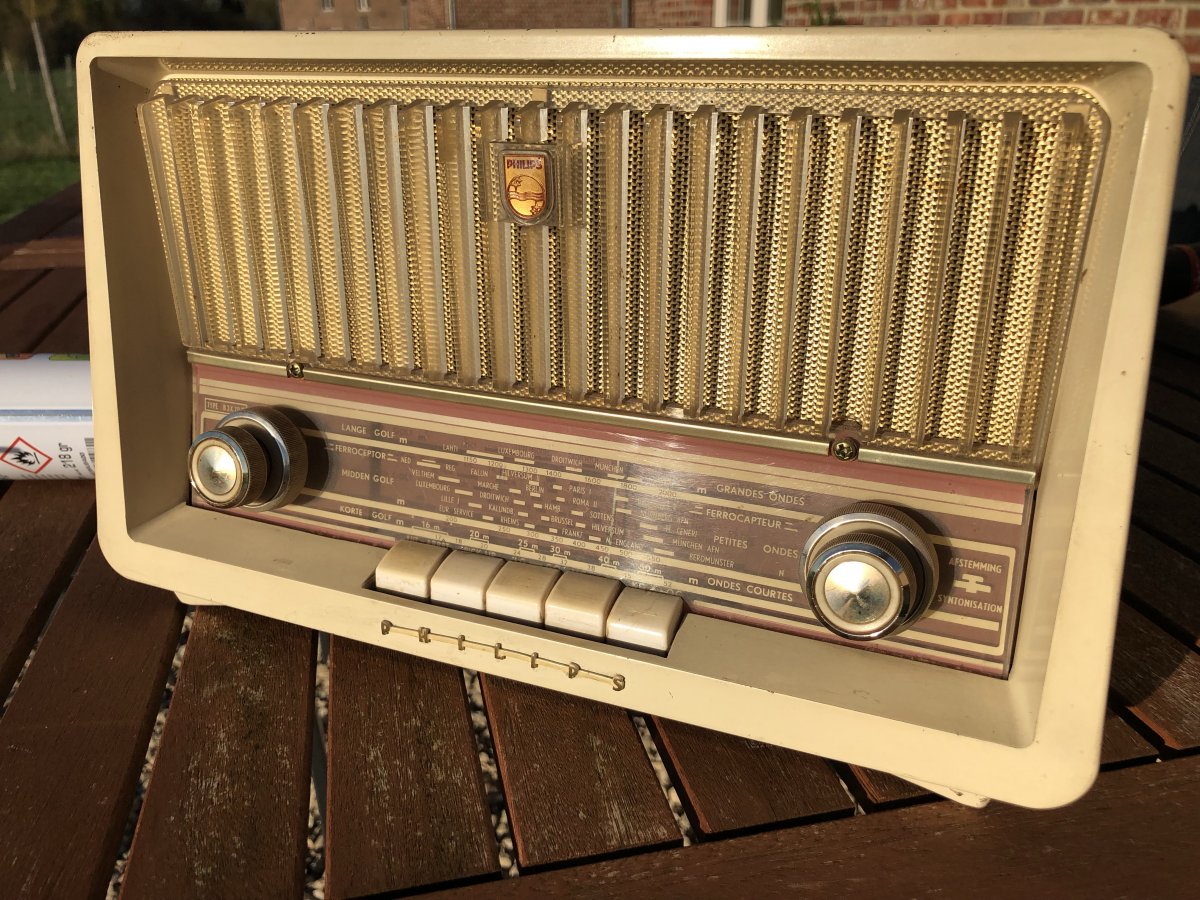

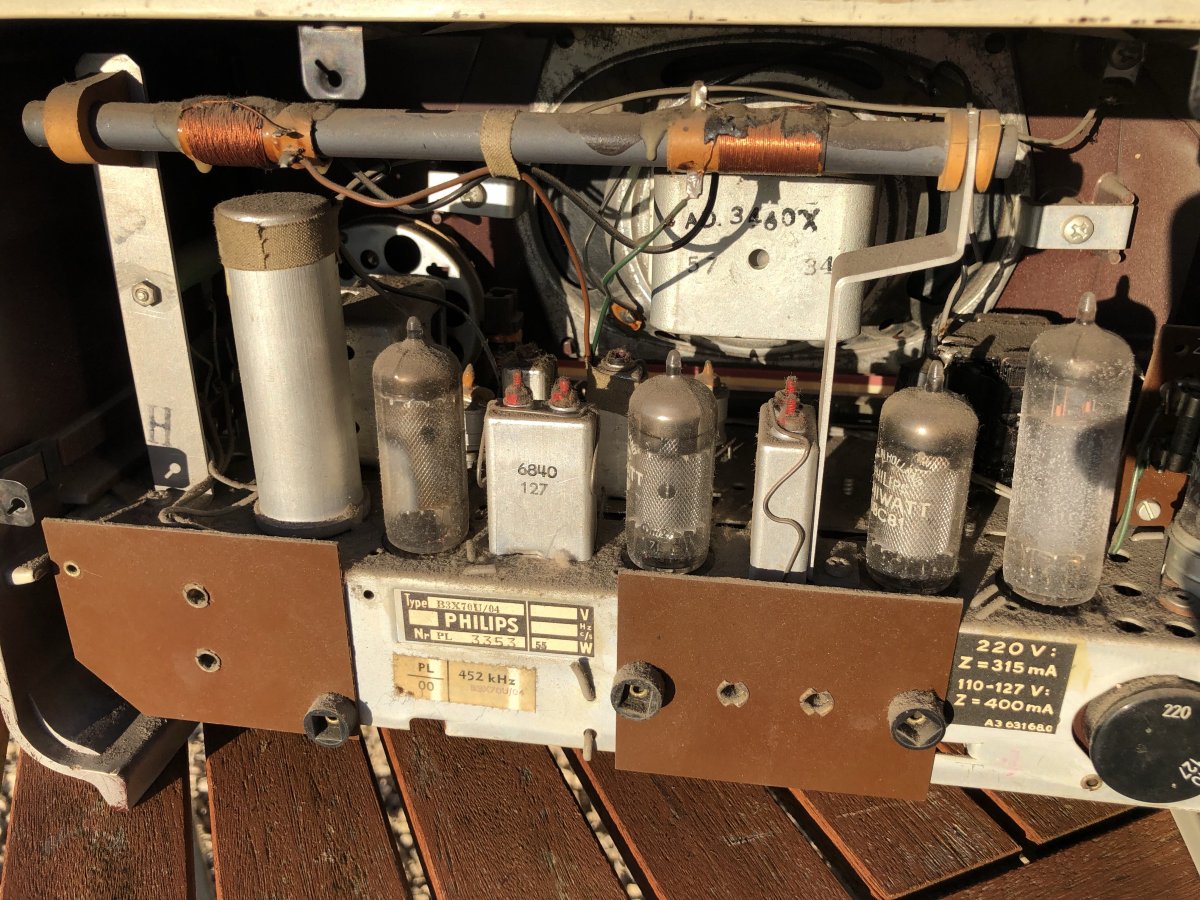

La radio d'origine
Classiquement, les condensateurs étaient explosés, et sincèrement il n'y a plus grand chose d'écoutable en bande AM (surtout sans antenne externe), mais je le précise car ne restomod jamais rien qui fonctionne, ici la radio était complètement HS.
Vidage

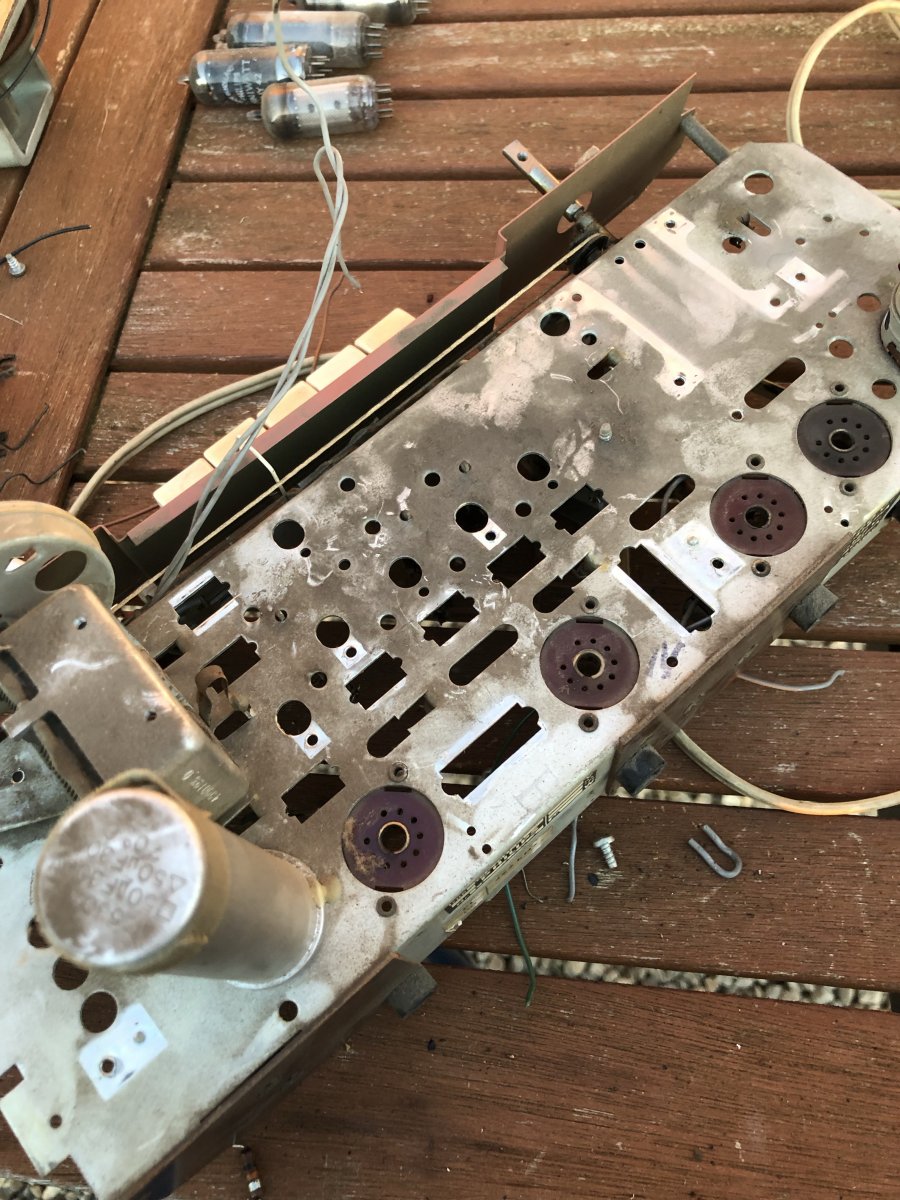

J'ai donc entièrement démonté bien sûr mais aussi récuperer le chassis métal d'origine ce qui nécessitait de tout virer

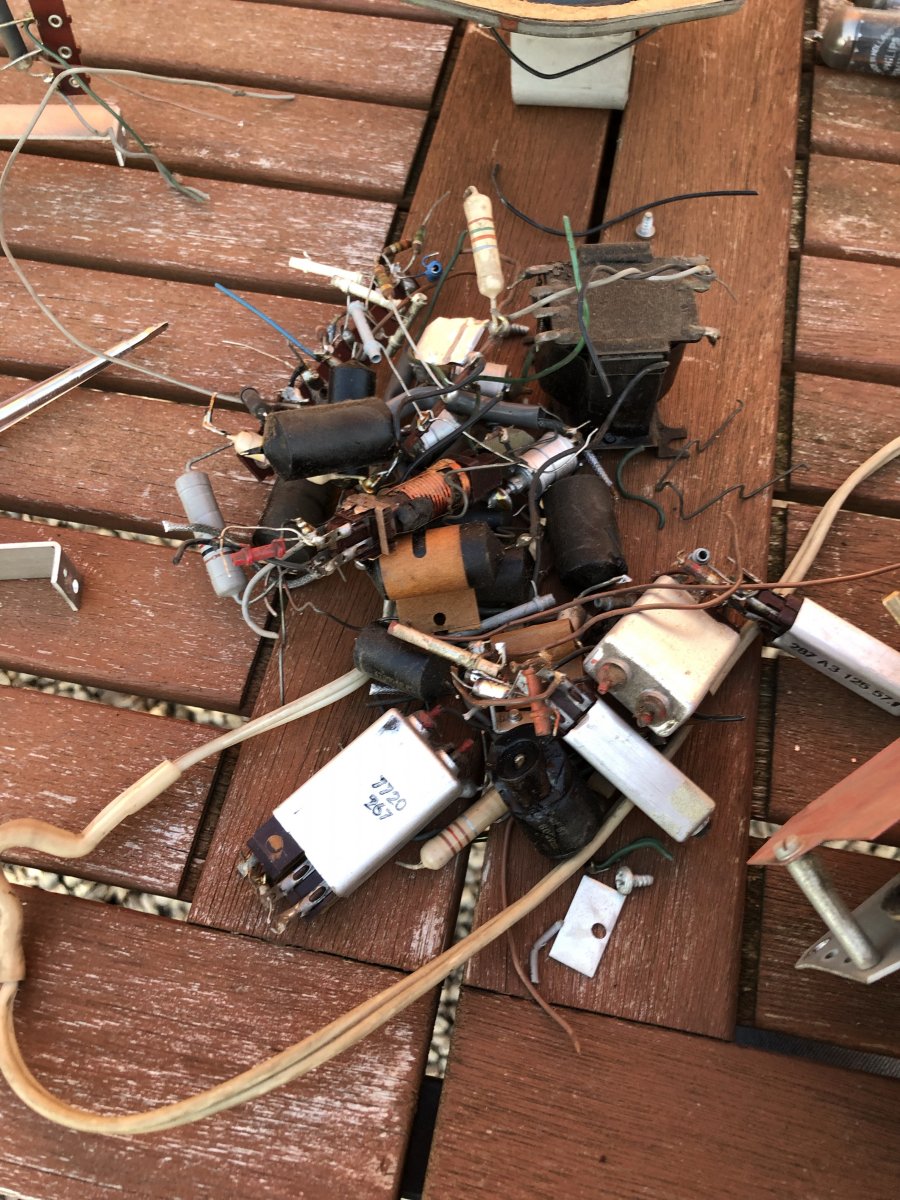

Pour ceux qui connaissent pas, en 1950 on tapait les composant en dessous, flottant en l'air, il n'y a pas de "carte" les composant étaient soudés entre eux

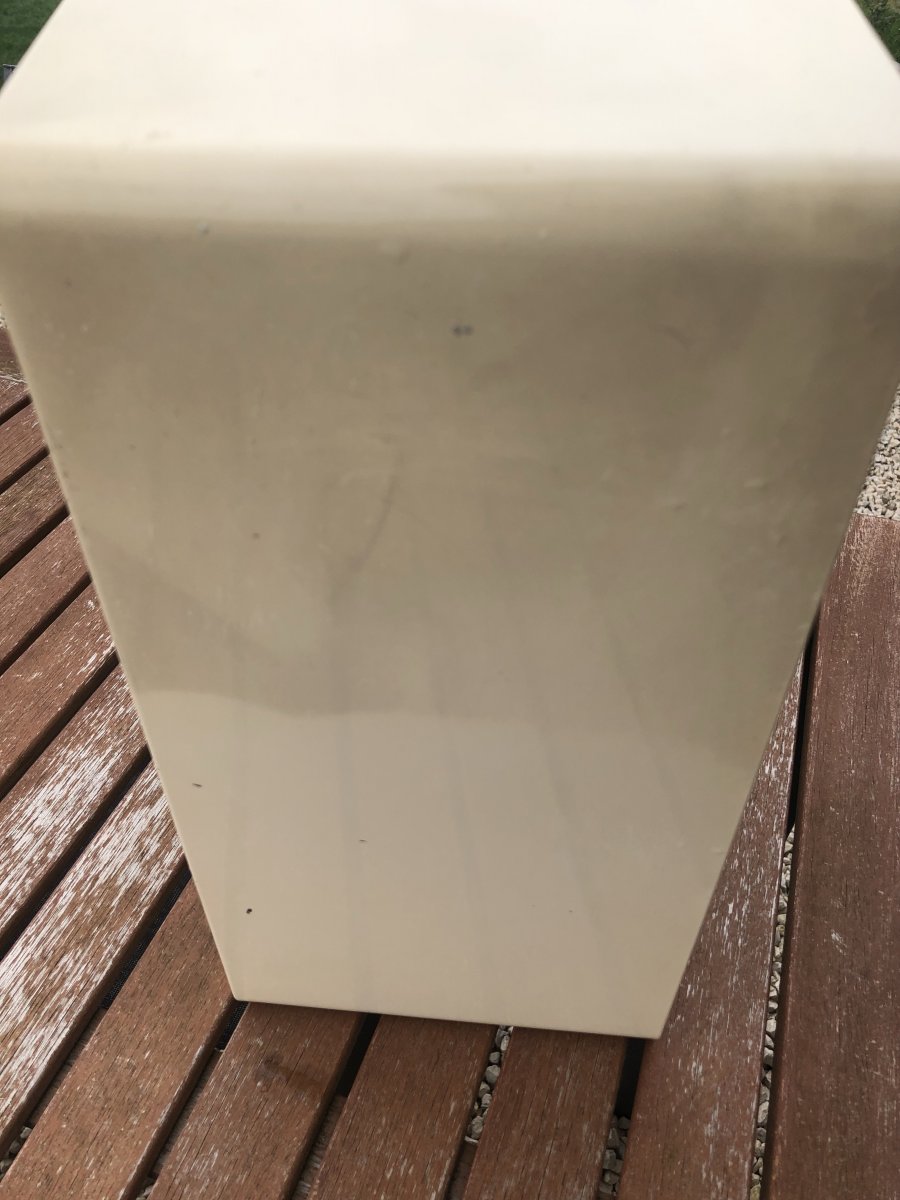

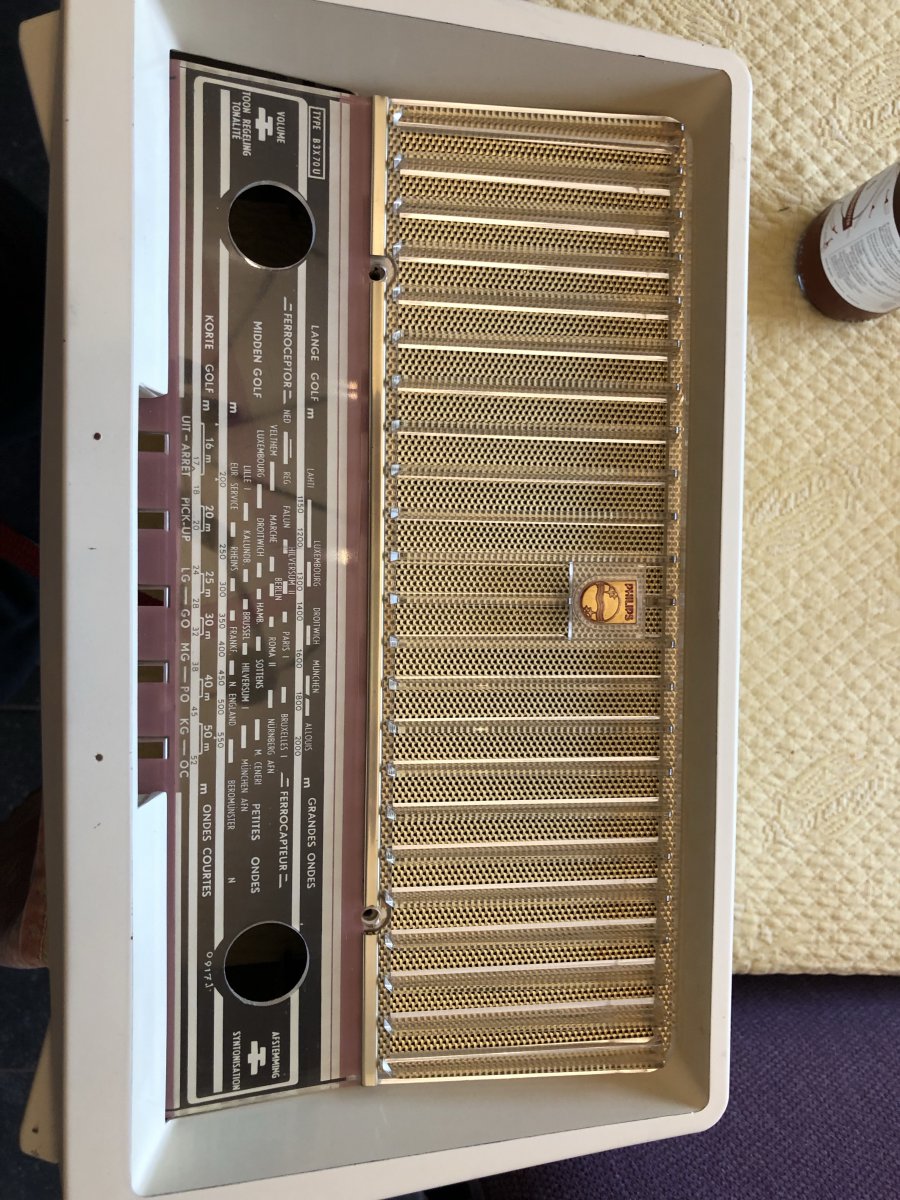

Le boitier a été "récupéré" aux produit abrasif 3 phases pour polissage de plastiques automobiles (phares, etc)

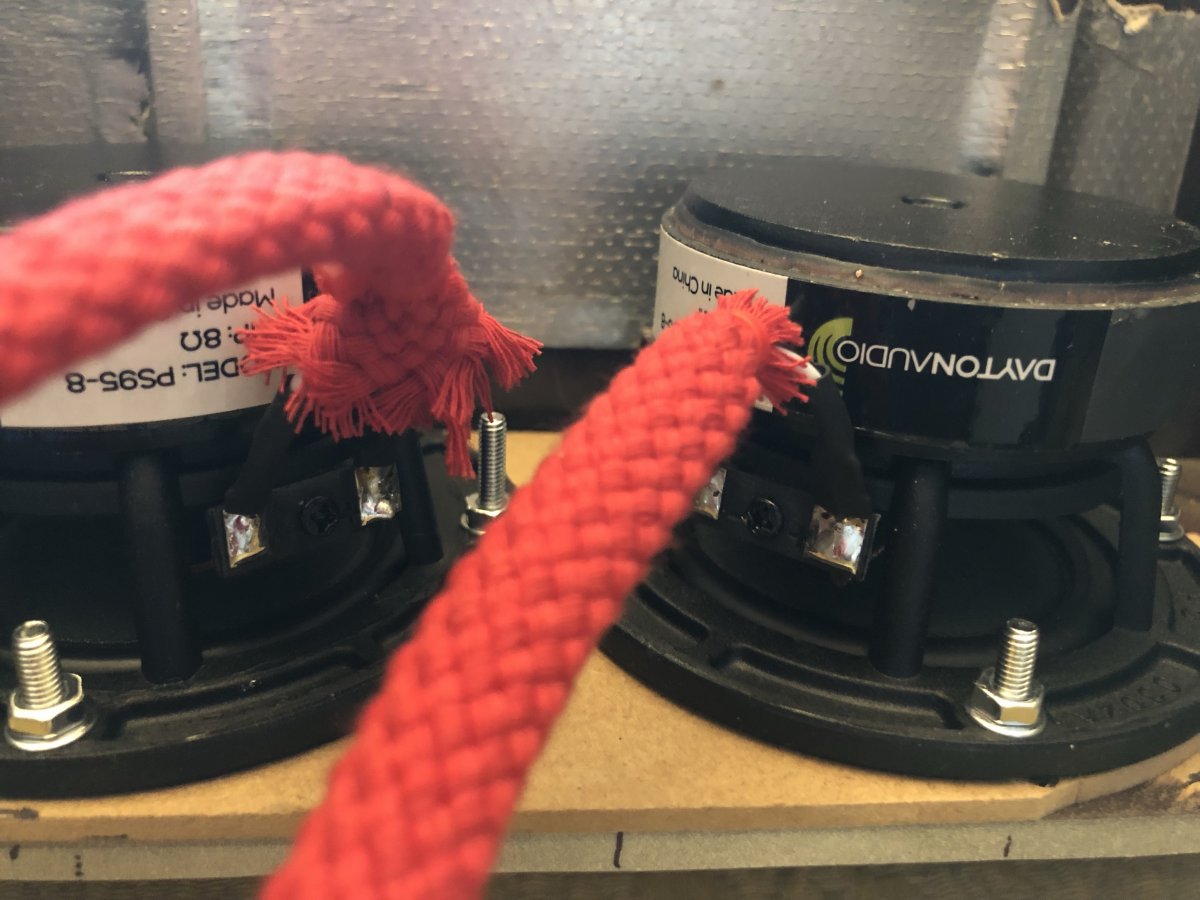

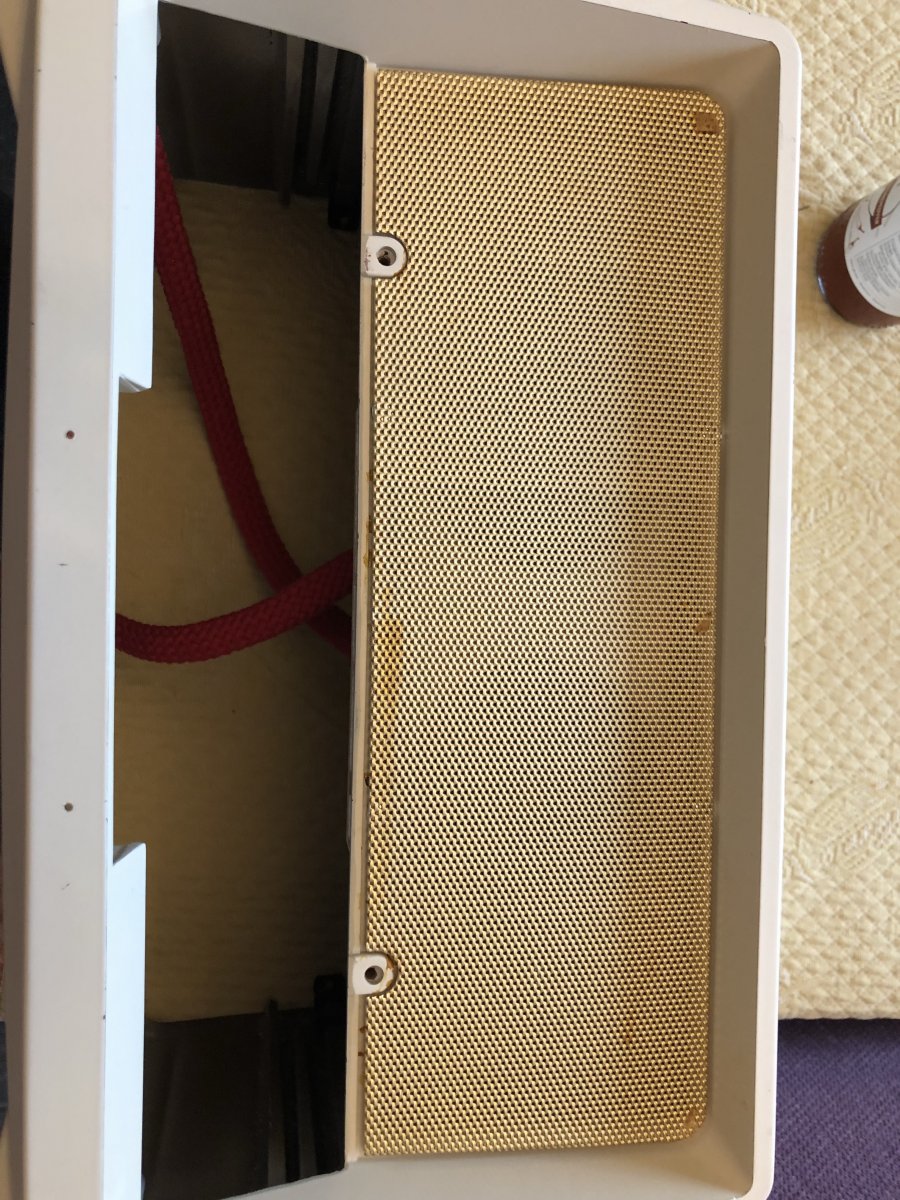

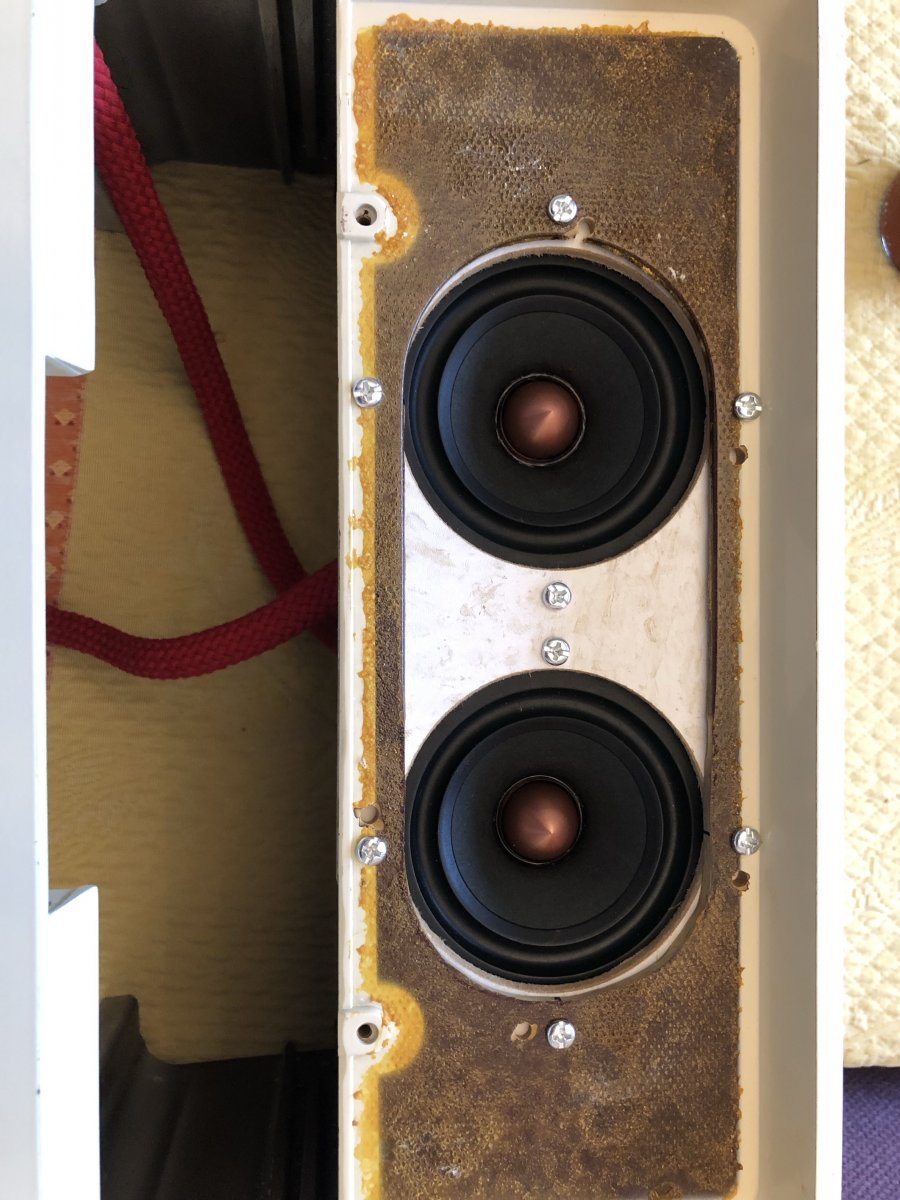

Ensuite j'ai décidé d'en faire une radio stéréo, j'ai donc viré l'unique HP d'époque, et j'ai mis des HP de compet' Daytonaudio large bande avec tweeter spécial métallique.
Quitte à se faire chier autant que le résultat sonne bien.

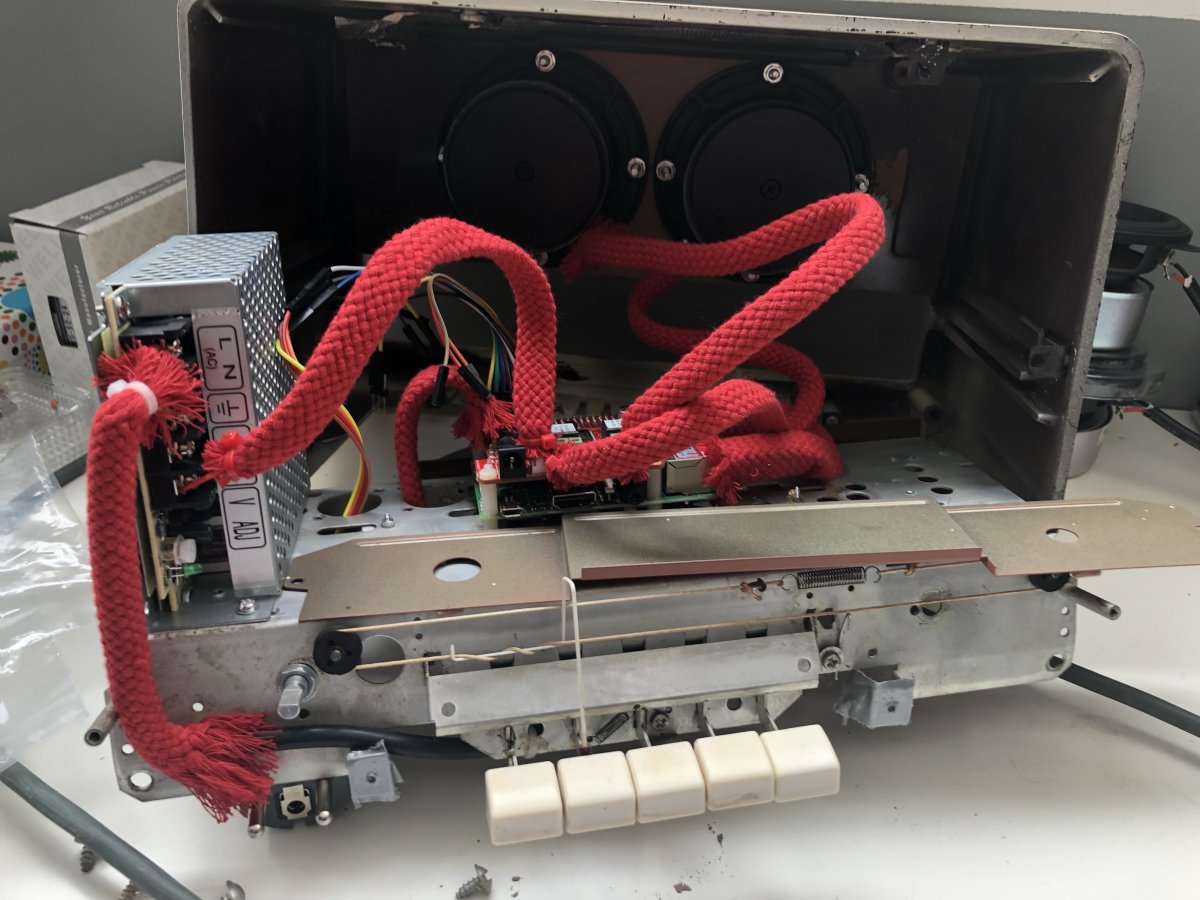

Et j'ai passé tous les cables en gaine tissu rouge pour faire vintage

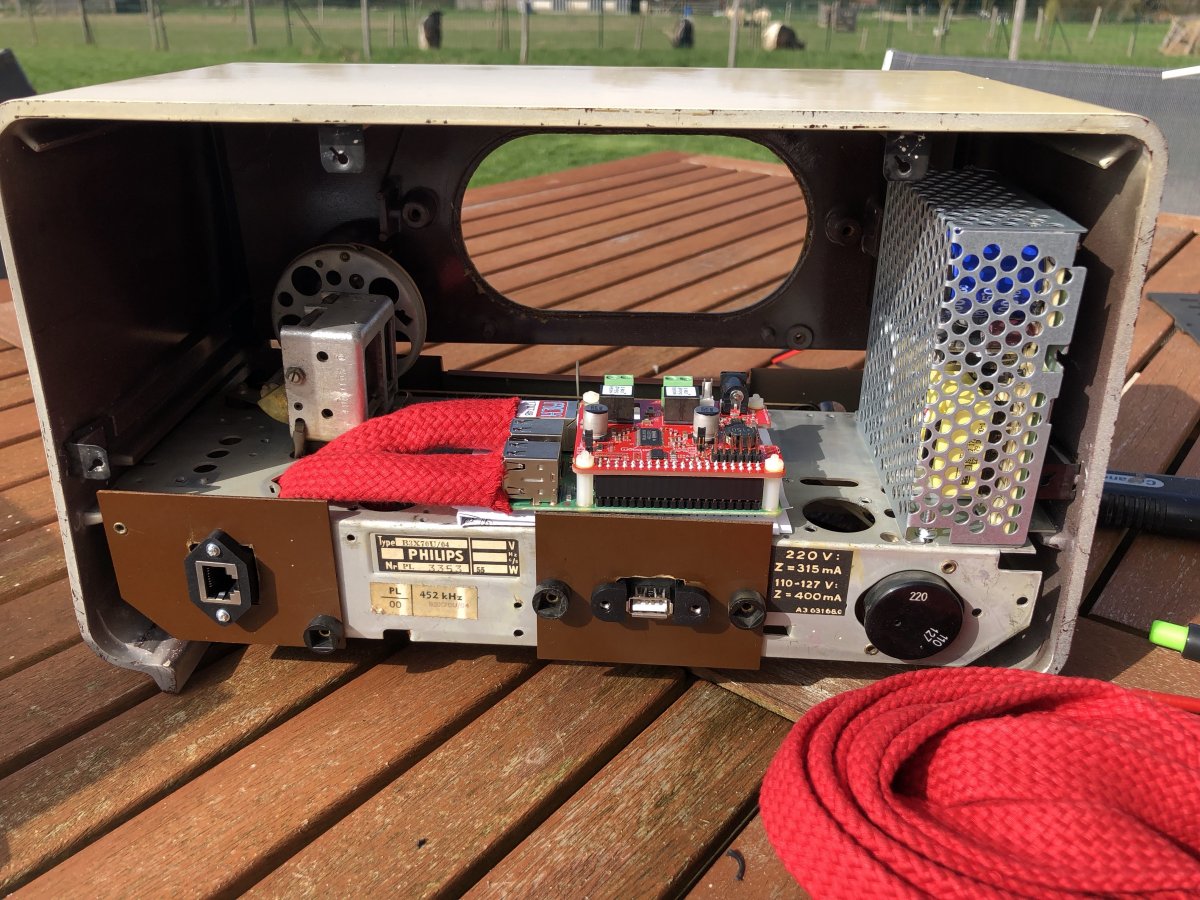

Enfin intégration d'une alim 5V (le bloc en métal a droite) sur le chassis, d'un rasp monté sur le chassis, etc
A noter que j'ai récupéré tous les boutons d'origine, donc on allume la radio avec les boutons "clunky" de l'epoque.

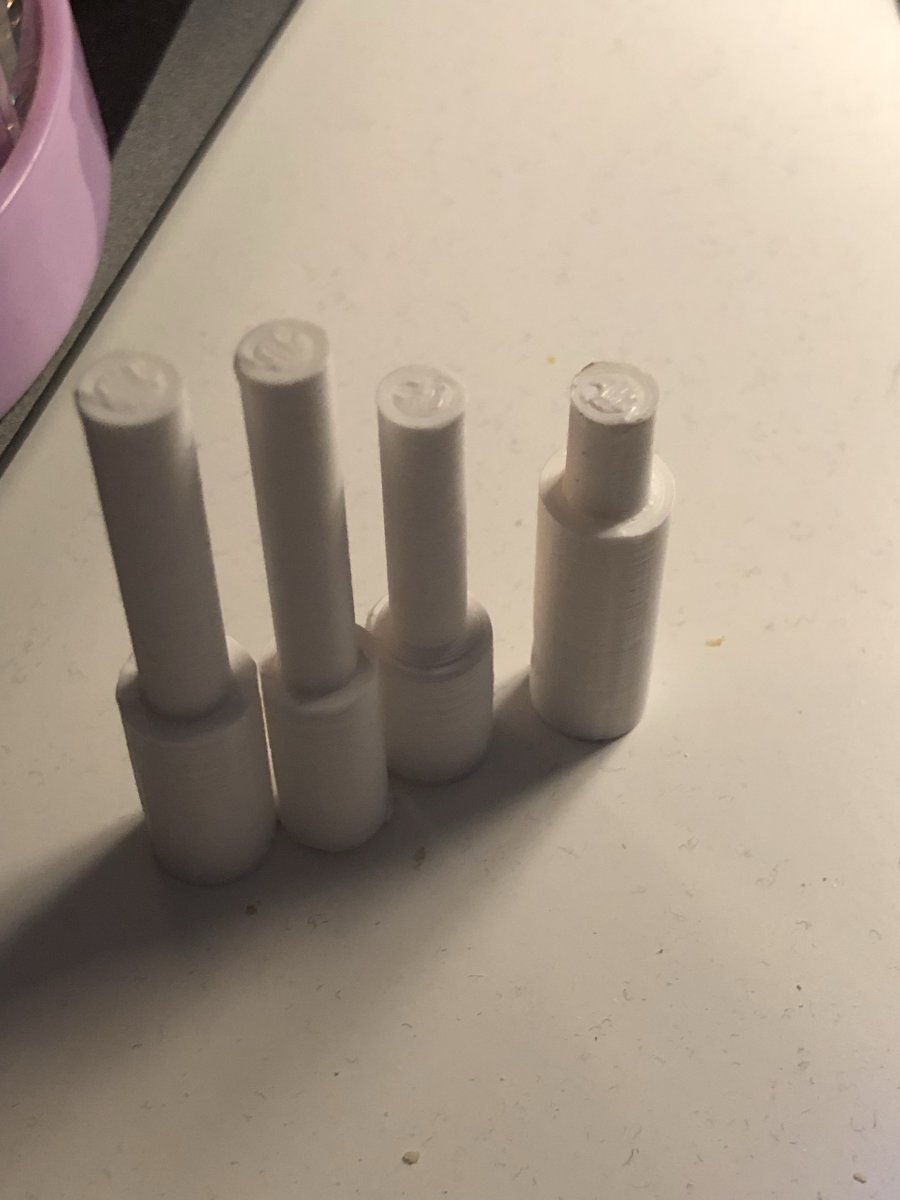

J'ai du imprimer en 3D des tiges custom pour récupérer les boutons de volume et station, connecté sur des rotary dials modernes.
Presque finie ci dessus, quelques cable de debug à droite.
Ci dessous, entièrement terminée, je voulais absolument que le restomod soit nickel donc AUCUNE modification de l'aspect extérieur de la radio, pas un seul trou qui n'y était pas a l'origine.

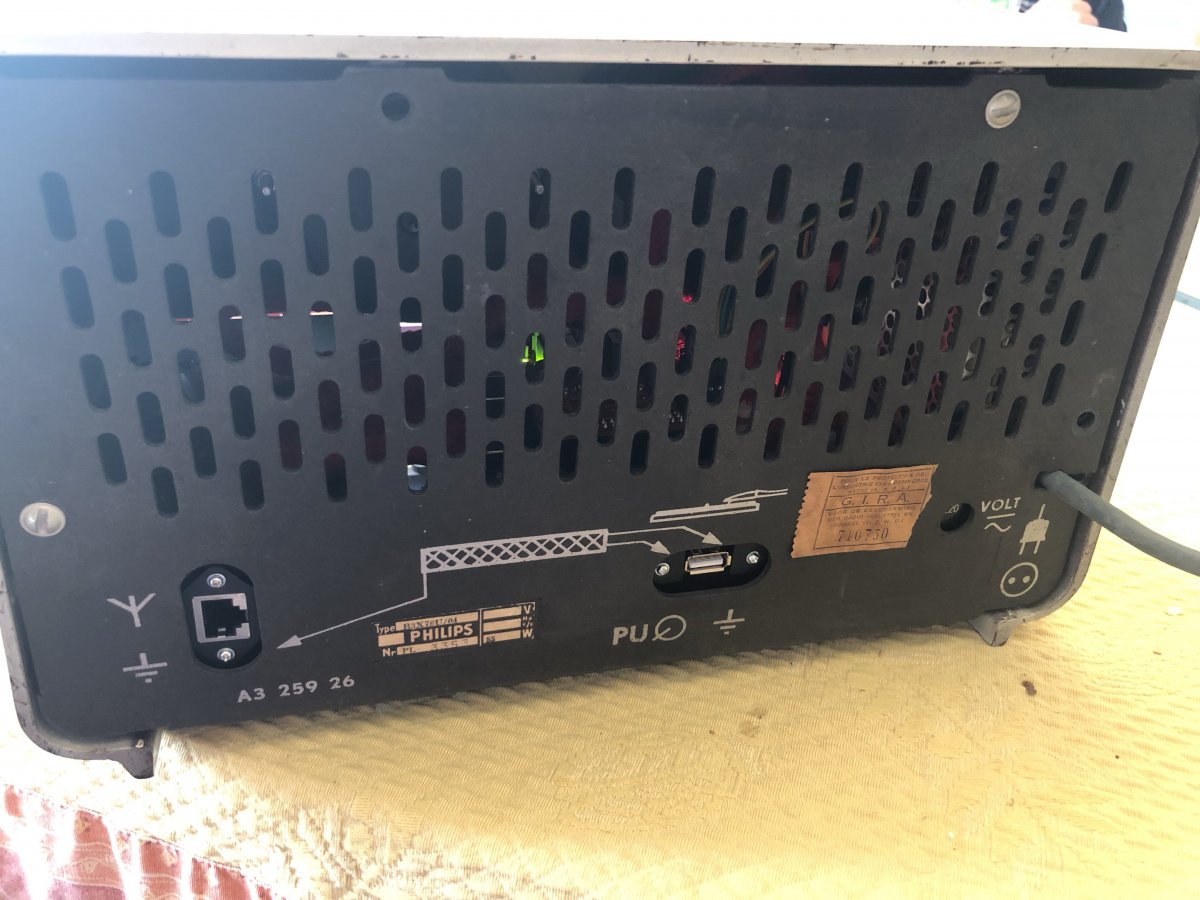

Et récup de tout ce qui est d'époque sur le cul (stickers, etc)
Le plug ethernet a la place de l'antenne , et l'usb a la place de la prise platine, j'en suis très fier

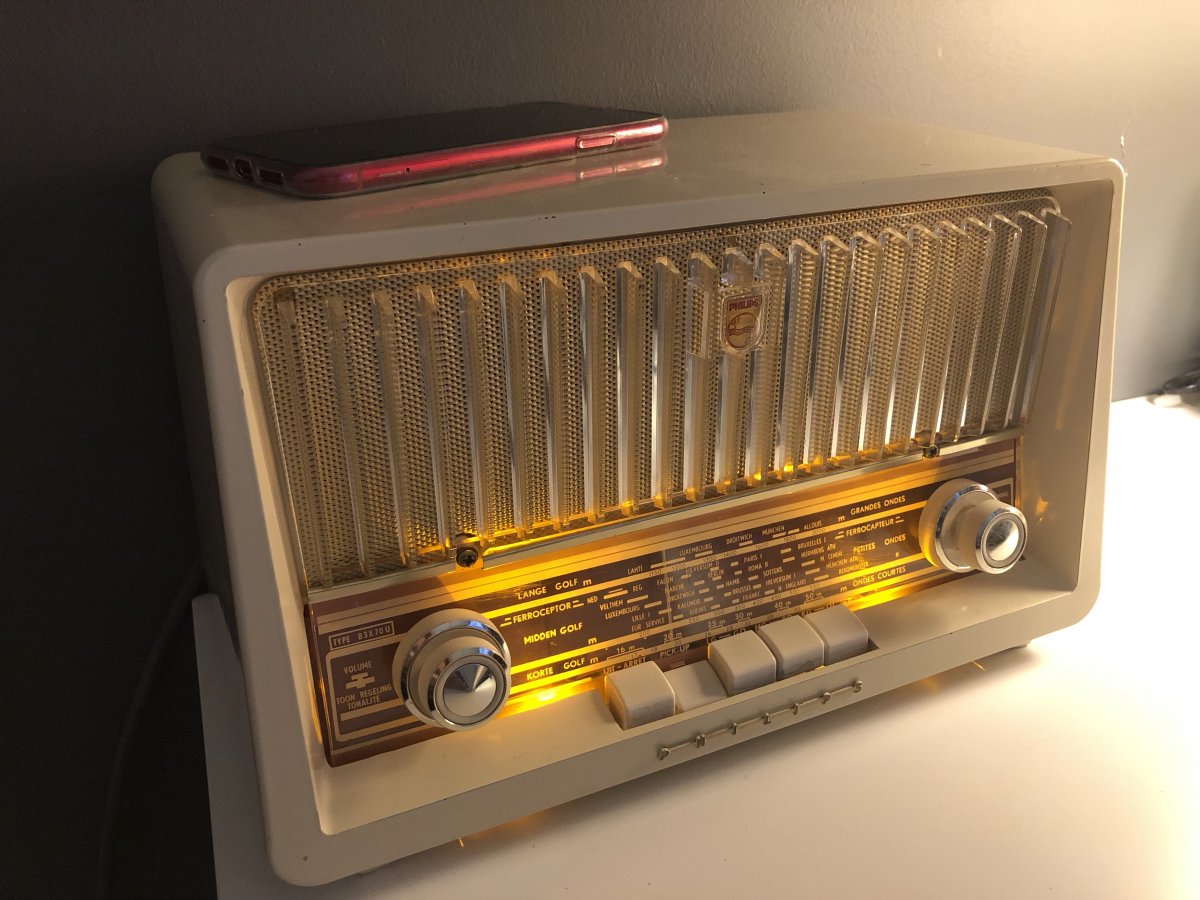

Terminée :
Les éclairages d'origine sont remplacés par des LEDs "ambres" qui donnent une super couleur vintage.
J'ai chié pour trouver ce type de led.
En fonctionnement ;
La radio est également pilotable par une télécommande infrarouge, sinon via le site web intégré.
La radio se connecte en wifi ou en ethernet.
Le soft Volumio , utilisé, a du être modifié (supportait pas 2 rotary dials, entre autre) par un pote dévellopeur. j'ai également retiré tous le spyware de volumio ( "phone home" features, stats GA, etc )
Depuis cette video - le bouton de droite change de preset (ca change de radio dans une liste de préselections).
Un projet comme ca, c'est jamais vraiment fini ; je compte remplacer le cable 220V, qui sur les photos était recyclé d'une alim de xbox360 foutue, par un beau cable tressé en tissu pour rester dans le trip.
La radio est a coté de moi quand je tape ceci.
C'est un "restomod", la modernification interne d'un truc bien vintage, d'une radio philips AM de 1955 trouvée pour une croute de pain, foutue, sur 2ememain.
La radio d'origine
Classiquement, les condensateurs étaient explosés, et sincèrement il n'y a plus grand chose d'écoutable en bande AM (surtout sans antenne externe), mais je le précise car ne restomod jamais rien qui fonctionne, ici la radio était complètement HS.
Vidage
J'ai donc entièrement démonté bien sûr mais aussi récuperer le chassis métal d'origine ce qui nécessitait de tout virer
Pour ceux qui connaissent pas, en 1950 on tapait les composant en dessous, flottant en l'air, il n'y a pas de "carte" les composant étaient soudés entre eux
Le boitier a été "récupéré" aux produit abrasif 3 phases pour polissage de plastiques automobiles (phares, etc)
Ensuite j'ai décidé d'en faire une radio stéréo, j'ai donc viré l'unique HP d'époque, et j'ai mis des HP de compet' Daytonaudio large bande avec tweeter spécial métallique.
Quitte à se faire chier autant que le résultat sonne bien.
Et j'ai passé tous les cables en gaine tissu rouge pour faire vintage
Enfin intégration d'une alim 5V (le bloc en métal a droite) sur le chassis, d'un rasp monté sur le chassis, etc
A noter que j'ai récupéré tous les boutons d'origine, donc on allume la radio avec les boutons "clunky" de l'epoque.
J'ai du imprimer en 3D des tiges custom pour récupérer les boutons de volume et station, connecté sur des rotary dials modernes.
Presque finie ci dessus, quelques cable de debug à droite.
Ci dessous, entièrement terminée, je voulais absolument que le restomod soit nickel donc AUCUNE modification de l'aspect extérieur de la radio, pas un seul trou qui n'y était pas a l'origine.
Et récup de tout ce qui est d'époque sur le cul (stickers, etc)
Le plug ethernet a la place de l'antenne , et l'usb a la place de la prise platine, j'en suis très fier
Terminée :
Les éclairages d'origine sont remplacés par des LEDs "ambres" qui donnent une super couleur vintage.
J'ai chié pour trouver ce type de led.
En fonctionnement ;
La radio est également pilotable par une télécommande infrarouge, sinon via le site web intégré.
La radio se connecte en wifi ou en ethernet.
Le soft Volumio , utilisé, a du être modifié (supportait pas 2 rotary dials, entre autre) par un pote dévellopeur. j'ai également retiré tous le spyware de volumio ( "phone home" features, stats GA, etc )
Depuis cette video - le bouton de droite change de preset (ca change de radio dans une liste de préselections).
Un projet comme ca, c'est jamais vraiment fini ; je compte remplacer le cable 220V, qui sur les photos était recyclé d'une alim de xbox360 foutue, par un beau cable tressé en tissu pour rester dans le trip.
La radio est a coté de moi quand je tape ceci.
