[Conseil] Installation réseau à la maison

Hello tout le monde !

Je suis en train de refaire tout le rez-de-chaussée chez moi et je regarde pour équiper les pièces en RJ45 et redescendre mon NAS et mon modem Voo à la cave. L'idée est de toute mettre dans une petite armoire réseau proprement !

Pour cela j'ai fait un petit schéma et j'ai préparé un liste de composants mais je voulais avoir votre avis car je ne suis pas spécialiste réseau.

Voyez-vous des choses "bizarres" ou des composants à changer/ajouter ?

Merci !

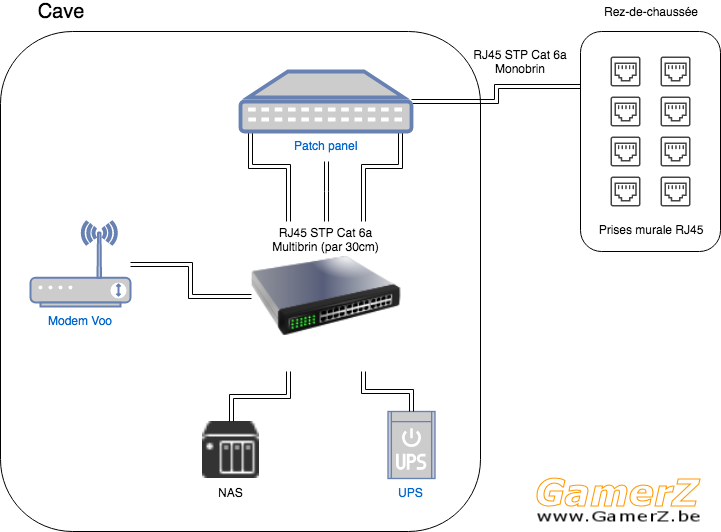

Schéma (en attachement)

## Composants à acheter ##

Switch
https://www.ldlc-pro.be/fiche/PB00101983.html
Tablette pour coffret
https://www.ldlc-pro.be/fiche/PB00137188.html
Guide pour câble
https://www.ldlc-pro.be/fiche/PB00160708.html
Passe câble
https://www.ldlc-pro.be/fiche/PB00160717.html
Armoire murale 12U
https://www.ldlc-pro.be/fiche/PB00164516.html
Panneau brassage
https://www.ldlc-pro.be/fiche/PB00172887.html
Onduleur
https://www.ldlc-pro.be/fiche/PB00183548.html
Fixations pour coffret

https://www.ldlc-pro.be/fiche/PB00191890.html
+ câbles multibrin courts entre patch panel et switch
+ multiprises rackable

Hello,

Ça ressemble un peu à ce que j'ai. Excepté que j'ai préféré garder le NAS dans mon bureau.

2 points:
- Franchement le stp pour la maison c'est pas indispensable, tu peux prendre du utp c'est largement suffisant. Moins cher et plus facile à manipuler car moins épais.
- Je ne vois pas si t'as prévu des access point, c'est un point à ne pas oublier sauf si tu veux t'en passer parce que le modem voo dans la cave ne va peut être pas te donner une bonne couverture

Sa manque d’ AP wifi sinon niquel (mode bridgé avec wifi désactivé sur le mode voo bien sur)

Merci Liandoran !

Ok je check pour le UTP !

Oui j'ai déjà un access point pour le Wifi qui est branché sur le modem Voo actuellement que je mettrais au rez sur une des prises RJ45.

Merci

Oublie ps la petite photo de l’install monté hein

Haha oui nicduch

Vu que tu es chez Voo, si tu prends un ou des services TV chez Voo pour une ou des TVs chez toi, n'oublie pas le cablage coaxiale! A moins que ça n'aie changé ces derniers mois, tu dois avoir un cable coax et une prise réseau par TV/Box-décodeur Voo...

Bidibule2000 a dit:

Hello tout le monde !

Je suis en train de refaire tout le rez-de-chaussée chez moi et je regarde pour équiper les pièces en RJ45 et redescendre mon NAS et mon modem Voo à la cave. L'idée est de toute mettre dans une petite armoire réseau proprement !

Pour cela j'ai fait un petit schéma et j'ai préparé un liste de composants mais je voulais avoir votre avis car je ne suis pas spécialiste réseau.

Voyez-vous des choses "bizarres" ou des composants à changer/ajouter ?

Merci !

Schéma (en attachement)

## Composants à acheter ##

Switch
https://www.ldlc-pro.be/fiche/PB00101983.html
Tablette pour coffret
https://www.ldlc-pro.be/fiche/PB00137188.html
Guide pour câble
https://www.ldlc-pro.be/fiche/PB00160708.html
Passe câble
https://www.ldlc-pro.be/fiche/PB00160717.html
Armoire murale 12U
https://www.ldlc-pro.be/fiche/PB00164516.html
Panneau brassage
https://www.ldlc-pro.be/fiche/PB00172887.html
Onduleur
https://www.ldlc-pro.be/fiche/PB00183548.html
Fixations pour coffret

https://www.ldlc-pro.be/fiche/PB00191890.html
+ câbles multibrin courts entre patch panel et switch
+ multiprises rackable

Cliquez pour agrandir...

Acertia Merci c'est juste faut que je prévois une coaxiale !

Nickel mais moi je prendrais un switch avec quelques ports PoE.
genre pour connecter sans alimentation un accesspoint, cam, iot,rpi ou tout autre matos PoE.

Prend un abo sans tv et met plutot de l’iptv, tu aura juste besoin de rj45

Oui je sais pas encore essayé mais c'est surtout pour les enfants pour qu'ils aient facile à gérer

ben15 aka pOiRe Tu as raison, j'ai oublié les PoE car je dois mettre 3 caméras de surveillance dont 2 en extérieur !

Merci j'ajuste mon schéma et je check pour un autre switch

Bon y'a le choix pour les switch...

Tp-Link:
https://www.ldlc-pro.be/fiche/PB00227085.html

Cisco:
https://www.ldlc-pro.be/fiche/PB00187061.html
https://www.ldlc-pro.be/fiche/PB00216033.html (version manageable)

Netgear:
https://www.ldlc-pro.be/fiche/PB00165804.html
https://www.ldlc-pro.be/fiche/PB00243353.html

J'avoue avoir une préférence de marque pour CISCO mais bon...

Netgear c'est bien aussi, dans cette gamme de prix je me demande si c'est même pas mieux. Tp-link bah ça fait l'affaire aussi, ça reste un réseau de maison. C'est sûr qu'il faut prévoir le coax, perso même si j'ai pas la tv pour l'instant j'ai mis toute la connectique, sait-on jamais pour les enfants plus tard

T'as pas besoin que tous tes ports soient en PoE.
Et le attention, parce que cisco, c'est du "small business". C'est pas du tout DU TOUT la même qualité que le Cisco que l'ont connait en IT.

T'as combien de prise murale et t'as combien de caméra?
Il existe des switchs avec seulement 3 ports PoE.
As-tu besoin des entrées SFP+?
La fibre, bon, en LAN, ça se fait, mais c'est rare.

non clairement j'ai pas besoin du SFP+ et il me faut max 6/8 ports POE je dirais (au cas où j'ajoute des trucs)

Un bon switch rapport qualité prix quoi !

T'as déjà administré du cisco ? Si le catalyst te fait pas peur, j'ai des bons plans sur du L2 voir L3 en reconditionnée, ça vaut vraiment la peine. Surtout si tu pars en POE(+?) pour ensuite mettre des AP sans injecteur / prise, ou encore des caméras.

Pour l'UPS un poil plus cher car ton modèle est ancien mais un UPS next vient avec une garantie de trois ans, batteries in. On ne vend plus que ça, SAV assuré par la marque et non pas un sous traitant, ça fait une grosse différence.

Dernier conseil pour les AP : les cisco WAP571. Modèle intérieur comme extérieur, wifi mesh, trunk possible, et bien stable. On place ça a 80% du temps et c'est nickel !

Dans tous les cas, pas de TPlink, Netgear prosafe au moins, cisco au mieux : )

Ok merci iDeq

Je dirais que oui ça m'intéresse mais ça dépendra du prix car ça m'a l'air fort cher pour mon utilisation ! Il me faudra juste une facture pour ma compta. (Contacte moi en MP alors!)

Bon j'avoue que je suis pas SysAdmin (juste informaticien...) donc faut pas un truc trop complexe non plus

Au niveau AP j'ai, en fait, un routeur Netgear Nighthawk R8500 qui est parfait en terme de puissance, avec ça j'atteins la connexion stable pour mon grenier et ma PS4

Ca m'évitera d'autre frais.

Tant qu'a faire prend aussi un switch compatible igmp snooping.

C'est pratique si un jour tu repasses chez belgacom/scarlet pour la TV, afin qui ton switch ne broadcasst pas le flux vidéo à tous les port (baisse perf réseau) et qu'il puisse se mettre en low power quand tu n'utilise plus rien.

Ben

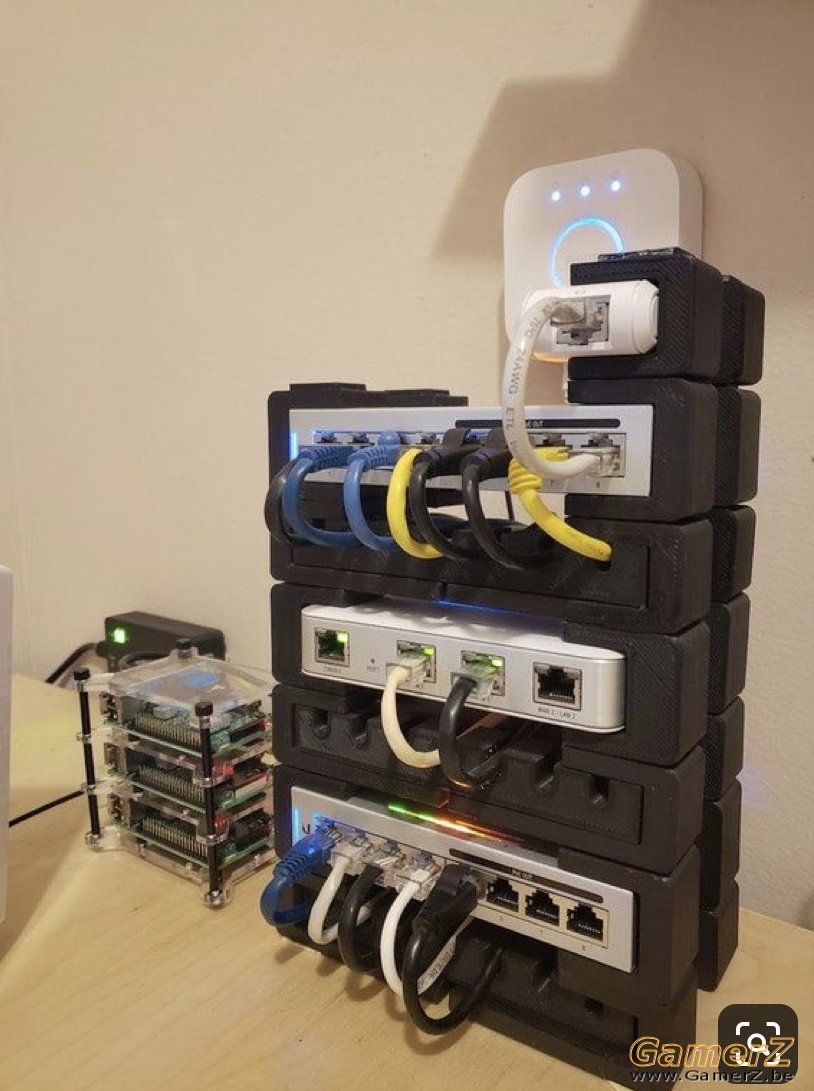

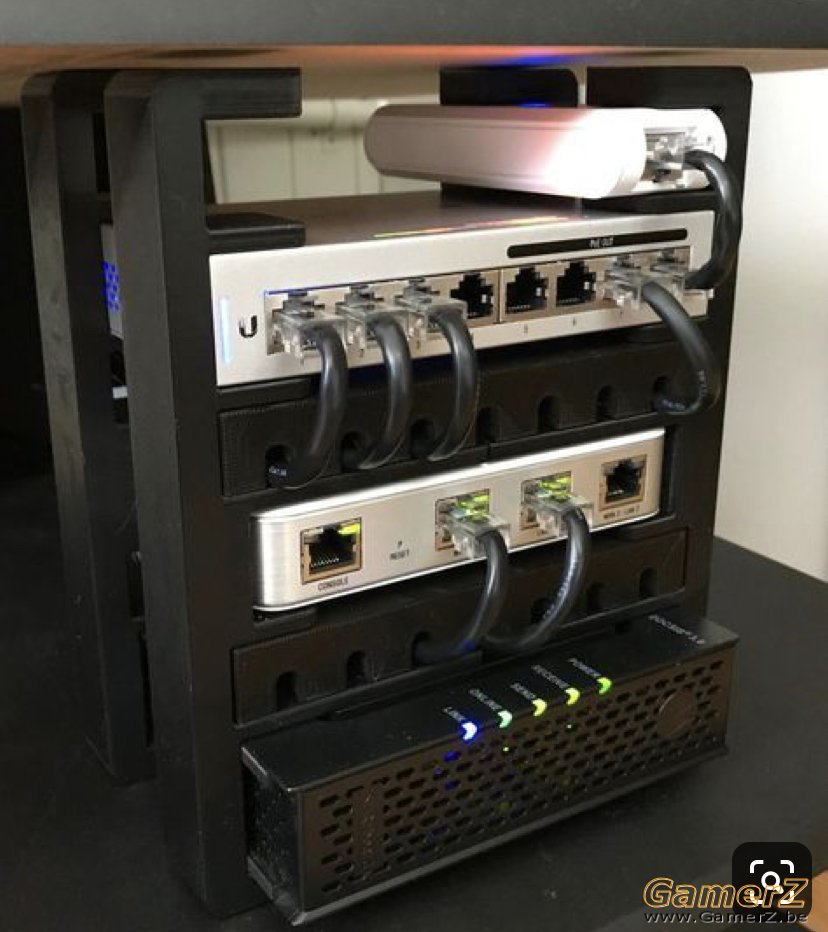

Un mini lab ubiquiti je le veux !!!!
