Correspondance entre câbles coaxiaux

Jereck

Α & Ω
Staff
Pour le boulot, on doit installer un répéteur de signal GSM.
On a trouvé un modèle qui fait super bien le job, mais les câbles fournis sont trop courts.

Dans la doc du répéteur, ils conseillent d'utiliser du câble "3D-FB".
Ce qui a l'air d'être une norme japonaise, en tous cas, on en trouve pas chez nos fournisseurs.

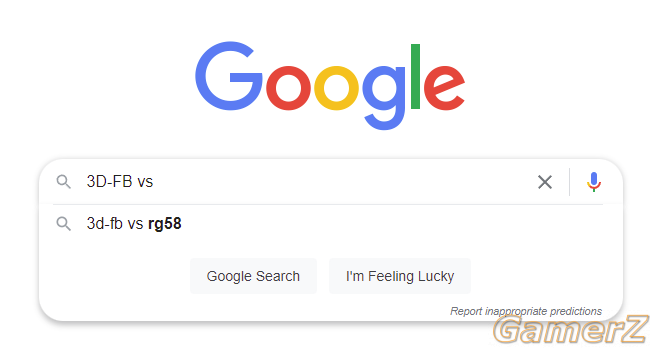

Quand on recherche "3D-FB vs ..." dans Google, il propose de le comparer au RG58.

Est-ce que ça veut dire que le RG58 est l'équivalent "européen" au 3D-FB ?

Est-ce qu'un câble coax RG6/U (le câble utilisé pour les raccordements Voo, facile à trouver) est équivalent ou meilleur ?


T41.1

Sgt Brody
*AHEM*


(3dfb ca veut juste dire coaxial au passage...)

  • Caca
Les réactions: Jereck
1er
OP
Jereck

Jereck

Α & Ω
Staff
(3dfb ca veut juste dire coaxial au passage...)
*AHEM*

"D-FB Cable Series with Foamed polyethylene insulated is manufactured according to standard of Japan Kansai communication cable Ltd. "
3D-FB, 4D-FB, 5D-FB, 7D-FB, 8D-FB, 9D-FB, 10D-FB Cable | Coaxial Cable (lianstar.com)

De même, dans les annonces Amazon de la marque Osprey, ils utilisent "3D-FB" "RG6", "RG5" et "RG58" de manière interchangeables dans une même annonce, donc tu m'excusera de pas faire confiance à cette "source".


Ugo

Drink or Die
Tu as le listing de presque tous les modèles + caractéristiques ici, il y en a une centaine :

Après ca reste du coax: le 3d-fb = 50 ohms , celui de Voo = 75 ohms

1er
OP
Jereck

Jereck

Α & Ω
Staff
Et dans ce cas-ci, vaut mieux plus, ou moins ?


EINST

⭐⭐⭐⭐⭐
Tu dois choisir un câble correspondant donc 50 ohm.


50 ohm : utilisé pour l'instrumentation, les données, entre des appareils telecom...
75 ohm : utilisé pour un signal vidéo.


Il faut que la ligne soit "adapté", càd que l'impédance caractéristique Zc soit égale à la charge R (l'appareil que tu connectes) sinon tu auras des réflexions.

1er
OP
Jereck

Jereck

Α & Ω
Staff
Il faut que la ligne soit "adapté", càd que l'impédance caractéristique Zc soit égale à la charge R (l'appareil que tu connectes) sinon tu auras des réflexions.
Super l'info, merci !


Sebulba

Dieu
Staff


Pour aller au bout du bout :)

  • J'aime
Les réactions: EINST

Sebulba

Dieu
Staff
Il faut supporter le gars mais c’est pour une fois bien complet ; en particulier sur le fait que la réflexion dépend de la fréquence et que sur signal carré on obtient un truc qui n’est pas évident à comprendre .
Clad ; en septembre tes 20 ans :)

Dernière édition:

[Clad]

Manipulateur de bits
Il faut supporter le gars mais c’est pour une fois bien complet ; en particulier sur le fait que la réflexion dépend de la fréquence et que sur signal carré on obtient un truc qui n’est pas évident à comprendre .
Clad ; en septembre tes 20 ans :)
il est bien le mec, il mets beaucoup d'énergie pour garder la génération tik tok accroché

Bon, pour un adulte ça peut paraitre bizarre à regarder ^^


Pour la reflexion ça dépend uniquement du rapport entre l'impédance du câble (genre 50 Ohm) et de l'impédance en bout de ligne.
Une TV = 50 OHm
Rien (prise sans rien branché) = + infinie d'Ohm
Un court circuit = 0 Ohm

Si l'impédance du câble et le bout de ligne sont identique --> pas de reflexion. Sinon, elle peut être positive ou négative. (genre le signal revient avec une tension négative quand tu mets en court circuit :-o

c'est pour ça aussi que dans le temps de la TV analogique, on vendrait des bouchons 50Ohm à mettre sur toutes les prises TV de la maison sur laquelle il n'y avait pas de TV branché ^^ car ça déformait les signaux sur les TV en mettant une reflexion positive



Pour la déformation du signal, il faut comprendre que tout support de transmission va commencer à atténuer la puissance/amplitude des signaux à partir d'une fréquence. Et un signal carré est composé d'une infinité de fréquence qui lui donne sa forme si particulière de carré avec des beaux angles droits.

Dès que tu supprimes les fréquences très hautes qui le compose, il va commencer à s'arrondir sur les angles, puis à avoir des formes ondulatoires qui vont apparaitre.



Bref, pas facile à expliquer que part du texte, désolé si incompréhensible :mrgreen: mais je suis dispo si besoin d'explication, haha



Pour les 20 ans, bordel, trop vieux :dead::love:


Sebulba

Dieu
Staff
La bonne nouvelle avec le temps, c'est qu'il bouge a la même vitesse pour tout le monde :)
