coupure réseau

Salut,

voilà mon problème, j'ai dans mon salon une prise (rj45 & RJ11). ma bbox est relié sur la rj11, lorsque je connecte un câble rj45 (dans le salon ou dans le bureau) la tv se coupe.

Ps : aucune connexion entre les 2 prises RJ45 possible également : j'ai reçu un testeur et résultat : il n'y a que la led 5 qui s'allume et dans le bureau elle s'allume faiblement.


Si je regarde les fils, le code couleur est respecté aussi bien dans le bureau et dans le salon,

Étant néophyte avez-vous une idée de ce que je pourrais regarder?

Comment ça la tv se coupe ? Elle s'éteint complètement ?
Comment la TV est connectée ? Elle a un boîtier genre Proximus TV en HDMI ? Ou elle est connectée au réseau directement via RJ45 en SmartTV ?

Bref plus d'infos ne seraient pas de refus

A l'intérieur de la prise, les 8 fils sont connectés ? Ou deux ont été utilisés pour la rj11?

Comment ça la tv se coupe ? Elle s'éteint complètement ?
Comment la TV est connectée ? Elle a un boîtier genre Proximus TV en HDMI ? Ou elle est connectée au réseau directement via RJ45 en SmartTV ?

Cliquez pour agrandir...

Pardon, la tv ne se coupe pas, j'ai une coupure du programme en cours (décodeur proximus) branché en hdmi, donc c'est plus le décodeur qui est déconnecté qu'une coupure tv.

A l'intérieur de la prise, les 7 fils sont connectés ? Ou deux ont été utilisés pour la rj11?

Cliquez pour agrandir...

J'ai 2 câbles :un pour le rj45 et un pour le rj11, par contre là où je me posais également la question : j'ai 4 fils (la paire orange et la paire bleue) pour le rj11 de branchés et non 2 et là le code couleur de la prise n'est pas respecté,

Une lampe s'éteint sur ta bbox ?

Le code bleu orange c'est car cette prise est utilisée pour le modem 2 fils suffisent .. bleu blanc généralement

Es-tu sure que le câble est directe ? Il y a pas une boîte entre les deux ?

siske a dit:

Pardon, la tv ne se coupe pas, j'ai une coupure du programme en cours (décodeur proximus) branché en hdmi, donc c'est plus le décodeur qui est déconnecté qu'une coupure tv.




J'ai 2 câbles :un pour le rj45 et un pour le rj11, par contre là où je me posais également la question : j'ai 4 fils (la paire orange et la paire bleue) pour le rj11 de branchés et non 2 et là le code couleur de la prise n'est pas respecté,

Cliquez pour agrandir...

pourquoi n'avoir branché que 4 des 8 fils et laisser les autres le loisir de se mettre en court circuit?

Une lampe s'éteint sur ta bbox ?

Cliquez pour agrandir...

Oui en effet celui de l'adsl puis clignote.

Es-tu sure que le câble est directe ? Il y a pas une boîte entre les deux ?

Cliquez pour agrandir...

non, la seule boîte est celle où il y a les fusibles. mais j'ai un bon paquet de câbles dans la gaine (technique)

pourquoi n'avoir branché que 4 des 8 fils et laisser les autres le loisir de se mettre en court circuit?

Cliquez pour agrandir...

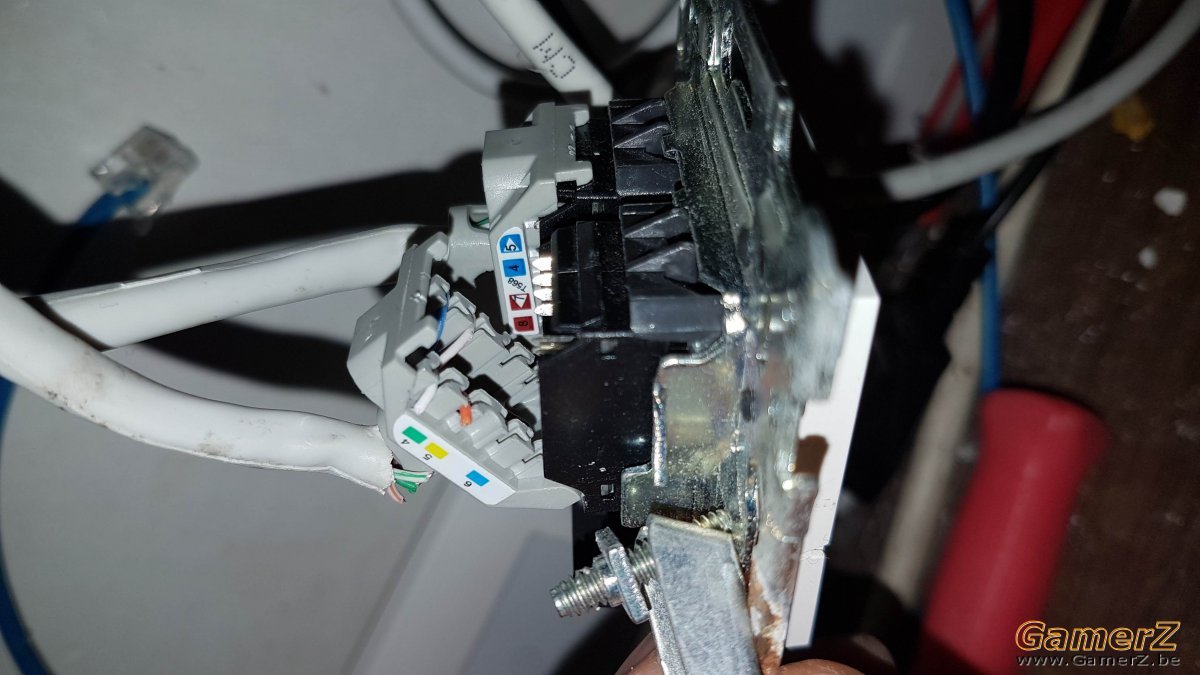

C'est une constatation lorsque j'ai ouvert la prise (voir photo), les câbles sont coupés.


Par contre je dois chercher dans mes papiers de la maison si je n'ai pas un schéma de mon système électrique (j'ai acheté la maison neuve, mais je n'avais pas tester les prises rj45 lors de ma réception.

Si c'est la ligne dsl qui clignote, ton câble ne doit certainement pas retourner dans une autre rj45

Ceci arrive également si je branche un câble dans le bureau, donc je pense qu'il a une connexion quelque part dans ces prises.

Par contre je me pose la question est-ce qu'il possible que les câbles de la double prise du salon soit mélangé (que le gars qui a fait l'installation a fait le câblage du 45et à connecté sur le 11)?

Le câble rj 45 (utp) = 8 fils , utilisé pour du réseau, mais tu peux très bien , comme c'est le cas chez toi n'utiliser que 2 fils hors des 8 , pour faire passer un signal téléphone dessus ( rj11)

Il y a clairement une boîte de jonction quelque part chez-toi qui est mal connectée et qui génère le soucis que tu décris

Si c'est en appartement , très très souvent , cette boîte se trouve près de la boite a fusible
Dans une maison "clé sur porte" c'est dans le garage et branché par des polonais

dénude le rj45 et branche le convenablement ?

Même mal branché, le rj45 ne doit pas interagir avec l'autre qui contient le modem ... sinon il y a un blême, et c'est ce qu'on a maintenant

En effet c'est une maison "clé sur porte" du coup je vais regarder à côté de la boîte à fusibles

Il n'est pas impossible que tu aies un problème d'induction/bruit entre le câbles.

2 trucs a vérifier :

- Check que les connexion rj11 utilisent bien les deux brin de la même pair torsadée (pas facile a voir sur photo)

- Regarde sur les câble si tu as des mentions genre UTP/STP/SFTP/FTP....

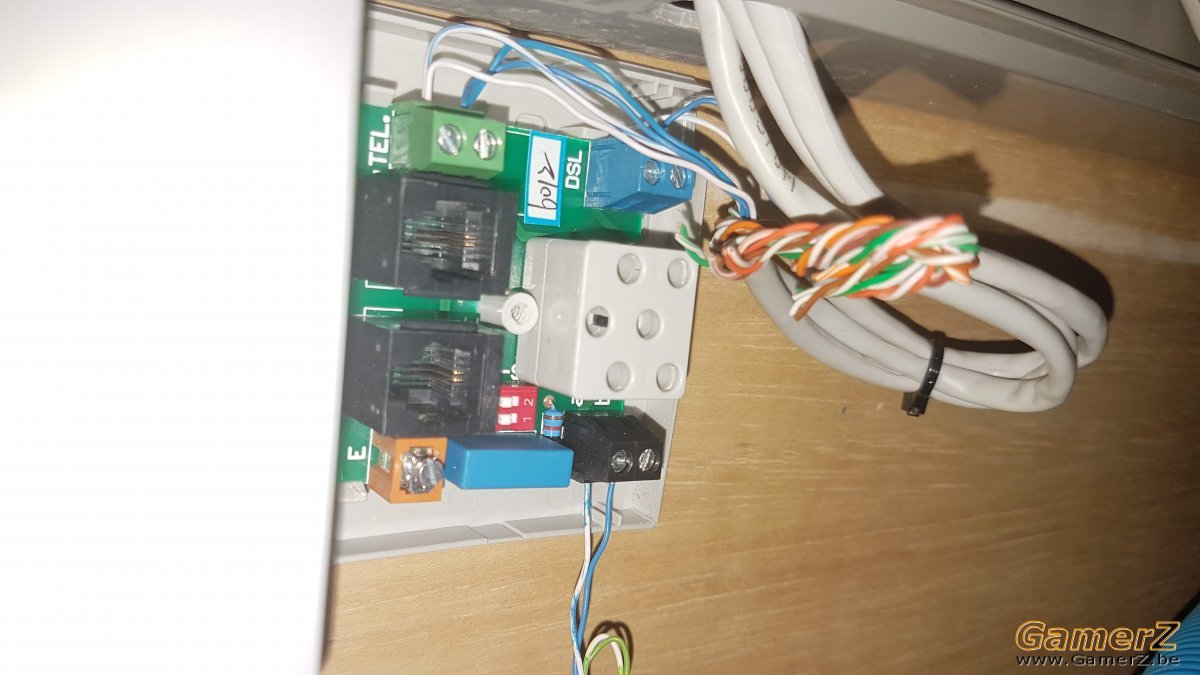

alors voilà ce que j'ai trouvé et peut être mon problème, si je suis logique. Dans ma gaine j'ai trouvé 3 cables utp dont 2 dans une gaine (je suppose les 2 câbles qui vont vers le salon) et l'autre (celui qui va vers la chambre). si j'ouvre la prise proximus (photo). il y a plusieurs fils qui ne sont pas branché, du coup je me dit que c'est pour cette raison que le rj45 ne marche pas.

après je ne suis pas électricien mais j'ai l'impression que de 2 fils l’installation va vers une connexion où on a besoin 8 fils (étrange)

Donc

En noir c'est la ligne belgacom qui vient de la rue
En bleu c'est la ligne ou normalement est connecté ta box
En vers c'est deux ligne en série pour branché les téléphone, je supposes que ces ligne vont dans tes deux pièce sur les connexion rj11

Si je me souvient bien pour que ce montage fonctionne il faut aussi que le filtre soit plug dans la prise.

Par contre je ne comprend pas le lien avec le RJ45 la. A mon avis tes deux prise RJ45 arrivent autre part, ou sont tous simplement connecté entre elle.

En fait je ne suis pas certain de comprend ta config ni même ce que tu veux faire.
je me perd entre la chambre le bureau et le salon la, un ptit dessin ?

ces ligne vont dans tes deux pièce sur les connexion rj11

Cliquez pour agrandir...

une seule prise rj11 (dans le salon)

Si je me souvient bien pour que ce montage fonctionne il faut aussi que le filtre soit plug dans la prise.

Cliquez pour agrandir...

En effet juste derrière lorsque la prise est fermée.


Pour le reste j'ai dit chambre (mais c'est mon bureau). donc dans le salon j'ai un connecteur rj11 et un rj45 l'un à côté de l'autre. si je regarde dans la gaine le double reste au rdc (où est le salon), mais l'autre monte vers le bureau. d'où je pense que ce sont ces câbles là qui vont vers les connecteurs.

un dessin, je peux essayer d'en dessiner un mais c'est pas gagné

En résumé, le technicien qui a fait l'installation a tous connecté en "téléphone" donc logique que le rj 45 ne marche pas

Si tu veux en avoir le coeur net , mets un téléphone fixe dans la connection RJ45 et écoutes si tu as de la tonalité
