[Help] Electricité

Discussion dans 'Hardware, matos' créé par Blackshark, 27 Août 2011.

  1. Offline
    Blackshark Elite
    Salut, je suis un néophite en electricité, j'aurai donc besoin de quelqu'un qui s'y connais mieux que moi pour me dire ce qui cloche...

    [IMG]

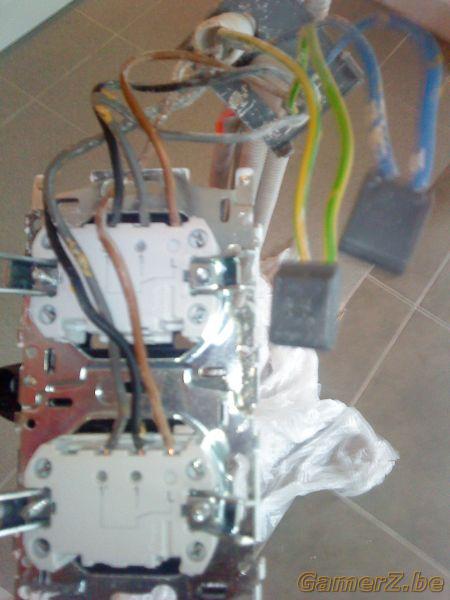

    Mon problème est le suivant : afin d'agrandir ma cuisine, mon beau-père a abattu un mur. Avant de commencer, il a débrancher mes deux intérrupteurs (ceux de la photo). Il a placer les 6 fils (2 bruns, 2 noirs et 2 gris sur un sucre). Malheureusement, suite à ça j'ai plus d'éclairage dans les autres pièces. J'ai donc voulu reconnecter les cables aux intérrupteurs pour voir si ca refonctionne mais non (mon beau-père n'avait pas marquer d'ou venait les cables et comment ils étaient branchés)... Les cables ne sont pas endommagés donc je suppose que j'ai rebrancher ça comme une bille...

    Quelqu'un pour confirmer.
    Blackshark, 27 Août 2011
    #1
  2. Offline
    greg0h Elite
    Les sucres c'est jamais l'idéal, essaye de les souder.
    greg0h, 27 Août 2011
    #2
  3. Offline
    Blackshark Elite
    Souder quel fil avec quel autre ?
    Blackshark, 27 Août 2011
    #3
  4. Offline
    Kuzco El Lama Bazinga!
    lol :gne:
    Kuzco El Lama, 27 Août 2011
    #4
  5. Offline
    Kuzco El Lama Bazinga!
    sinon on voit rien sur ta photo :[]
    Kuzco El Lama, 27 Août 2011
    #5
  6. Offline
    DeflaMental [-_-]
    et faudrait nous dire à quoi servent ces interrupteurs pour voir comment les câbler.

    A première vue, y a un câble qui fait la masse (ou point fixe). (a tout hasard le gris :cool:) et ce sont des interrupteurs 2 positions ( le fait de bouger la bascule ouvre un circuit et ferme l'autre et vise versa).

    Donc à mon avis.
    1 ) Trouver la masse (ou le point commun), donc la tu mesures avec un voltmètre la tension entre les fils 2 à 2. Normalement, dès que t'a une tension nul, bah le fils restant ça devrait être la masse.

    2) la masse c'est la borne du milieu à l'intérupteur normalement et tu mets les autres fils sur les côté.

    Bcp de suppositions basées sur une image floue, alors faut bien vérifier :p
    DeflaMental, 27 Août 2011
    #6
  7. Offline
    Blackshark Elite
    vais refaire une photo correcte ;)
    Blackshark, 27 Août 2011
    #7
  8. Offline
    Kuzco El Lama Bazinga!
    la masse c'est le fil vert et jaune si ca a bien été fait :[]
    Kuzco El Lama, 27 Août 2011
    #8
  9. Offline
    Blackshark Elite
    les fils bleus et les fils vert/jaune sont correctement placés car ils n'ont pas été débranchés. Ce sont les 6 autres qui posent problème.
    Blackshark, 27 Août 2011
    #9
  10. Offline
    DeflaMental [-_-]
    ouep mais dans son cas je pense qu'il ont fait 2 circuits :s
    Je crois avoir bien saisi maintenant.

    Si je me souvient bien chez moi pour une prise de courant t'as la terre ( jaune et vert ) et les deux fils qui "transportent" le courant alternatif ( bleu et brun).

    Donc tu prends un des deux fils pour alimenter tes lampes ( ici c'est le brun ).

    Pour les interrupteurs, c'est comme j'ai dis, c'est un bidirectionnelle, qui fait le lien entre soit un noir ou soit un gris et le brun.



    Donc Je crois qu'en mettant le brun au milieu ça doit le faire.

    ( Dans la configuration actuelle, y a quand même une position pour l'un des deux qui fonctionne non ? )

    EDIT : y a pas comme un schéma dessiné sur interrupteur ? Y a moyen d'avoir une photo ?

    D'après la photo floue, j'ai l'impression que le brun est bien à la base et qu'il y a un ptit clapet dessiné qui montre qu'on ferme avec soit le gris soit le noir...

    Si l'install est bonne alors c'est ok, si ça va pas, regarde du coté des fusibles :cool:
    DeflaMental, 27 Août 2011
    #10
  11. Online
    h.lecter The Cannibal
    tu as inversé gris et noir.
    h.lecter, 31 Août 2011
    #11
  12. Offline
    gnolito Touriste
    Peux tu expliquer la fonction de tes interrupteurs?

    Je te rappelle que l'électricité est potentiellement mortelle je te conseille de voir ca avec quelqu'un qui s'y connaisse ;)
    gnolito, 3 Septembre 2011
    #12
  13. Offline
    Bouzeh Président
    Tu auras ta réponse ici : voila :)
    Bouzeh, 3 Septembre 2011
    #13
  14. Offline
    Kuzco El Lama Bazinga!
    quelqu'un qui meurt électrocuté n'aura que confirmé les théories de darwin :gne:
    Kuzco El Lama, 3 Septembre 2011
    #14
  15. Offline
    Gylian Limace Paraplanaire
    O MY GOD

    vu la photo je dirais effectivement que sur celui du bas tu a intervertit le noir et le gris

    mais il te faut un voltmetre pour trouver les phases , logiquement bleu et noir
    Gylian, 3 Septembre 2011
    #15
  16. Offline
    DeflaMental [-_-]
    C'est du monophasé hein :D

    Puis le "va et viens" si les 2 interrupteurs sont ensemble, ça à pas grand intérêt ( omg le double sens... )
    DeflaMental, 3 Septembre 2011
    #16
  17. Offline
    Kuzco El Lama Bazinga!
    pas besoin de trouver les phases, c'est du mono. Et même si c'est du tri, tu prends deux des trois phases (random) et boum, t'as du mono.
    Kuzco El Lama, 3 Septembre 2011
    #17
  18. Offline
    Bouzeh Président
    Tu connais beaucoup d'organe de commande qui nécessite trois point de connections hormis des système de poussoir à part les vas et vient ?
    Bouzeh, 4 Septembre 2011
    #18
  19. Offline
    captain7134 Elite

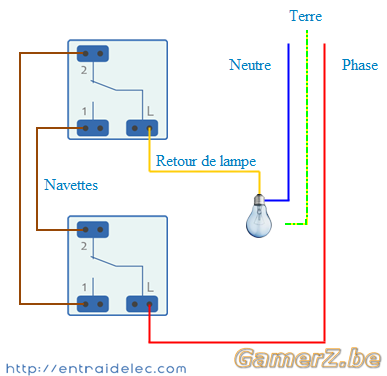

    apparement sa serait 2 va et vient mais indépendant (car 2 interrupeur 2 directions fonctionnant ensemble l'un au dessus de l'autre n'auraient aucun sens :p )

    donc voisi le cablage ( les 2 interrupteurs fonctionnent avec 2 autres qui sont probablements dans un autre coin de la piece )
    [IMG]
    captain7134, 13 Septembre 2011
    #19
