Help! travail électricité qualification

Discussion dans 'Etudes' créé par nqstoR_, 28 Août 2008.

Statut de la discussion:
Fermée.
  1. Offline
    nqstoR_ Elite
    Bonsoir, j'ai besoin d'un coup de main pour mon travail de qualification. Mon professeur m'a demandé de réaliser un dossier sur l'installation électrique d'un château d'eau avec schémas électriques etc..

    Et... voila :D

    Non enfaite j'aimerai surtout savoir si vous avez pas une idée du type de detecteur/capteur/sonde pour le niveau d'eau de la cuve et peut être des conseils ou autre pour pouvoir m'aider sachant que je commence maintenant.

    voila ... :) Merci à ceux qui prendront le temps de me lire et peut être m'aider.

    Si vous avez des questions n'hésitez pas :p
    nqstoR_, 28 Août 2008
    #1
  2. Offline
    Gylian Limace Paraplanaire
    un presiostat pour savoir la presion d'eau qui sort de ton chateau d'eau

    un capteur mecanique style chasse d'eau qui previent quand le chateau est remplit histoire de vider un peu d'eau ou au moins de plus en metre

    une electrovanne qui permet d'eliminer le dis troplein ou de remplir

    je suis pas du metier c'est juste des idee comme ca
    Gylian, 28 Août 2008
    #2
  3. Offline
    Fish Bouillant même !
    le troplein n'est pas relié a un vanne sinon en cas de panne il ne servirait jamais a rien :p
    Fish, 29 Août 2008
    #3
  4. Offline
    Kragoth Fanatique

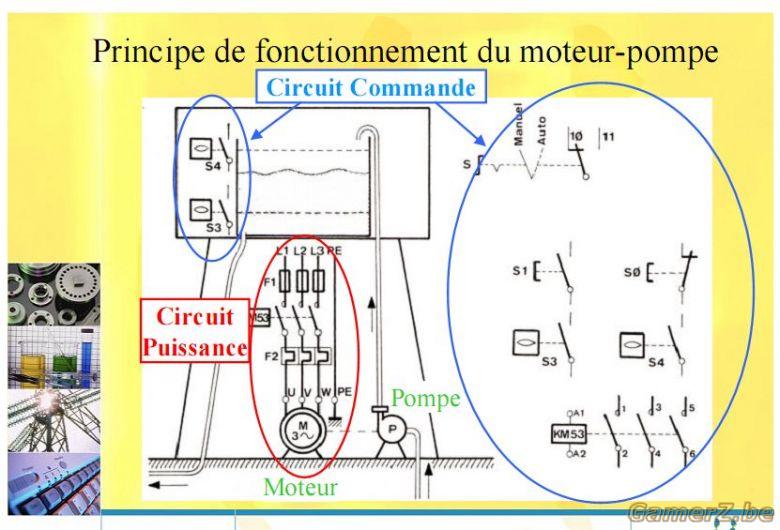

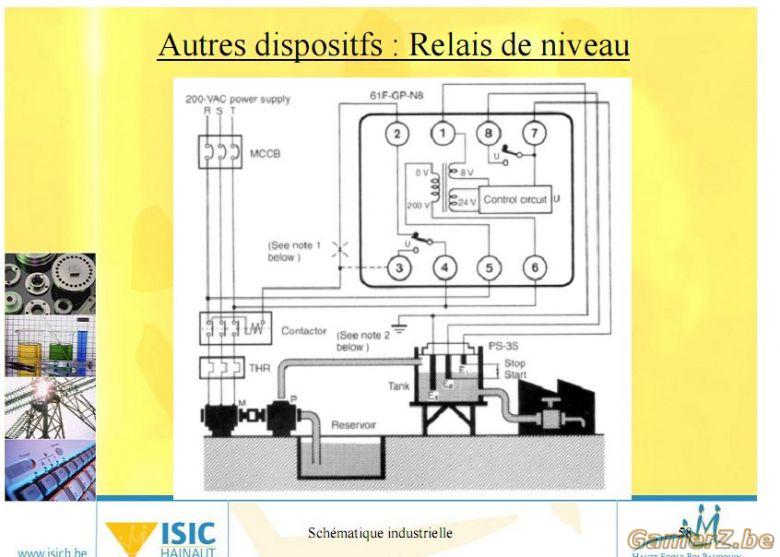

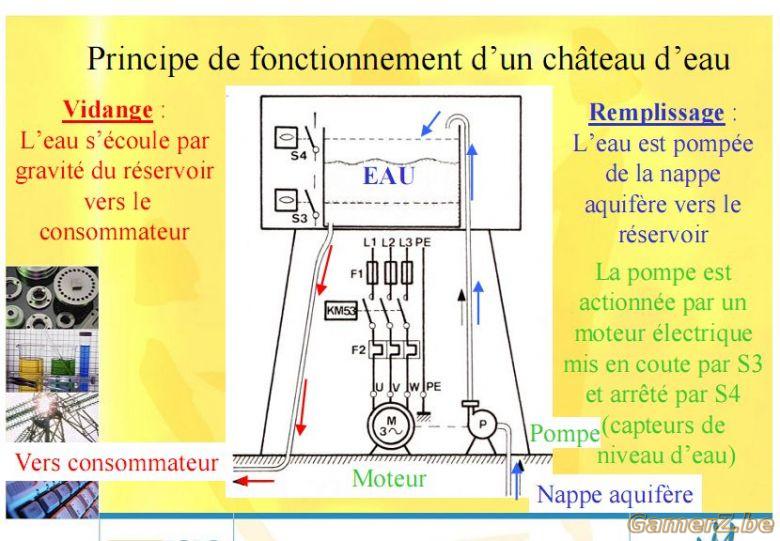

    Voila un exemple de shémas que j'avais dans un de mes cours, j'espère qu'il n'est pas trop simple pour ce que tu dois faire





    [IMG]

    [IMG] [IMG] [IMG]
    Kragoth, 1 Septembre 2008
    #4
  5. Offline
    nqstoR_ Elite
    Merci a vous

    Kragoth aurais-tu plus d'infos sur les capteurs de niveaux? :)

    enfaite voila je cherche vraiment un systeme de detecteur a flotteur ou un truc du style
    si quelqu'un connait le type de detecteur pour detecter a travers du plexi un flotteur ca serait bien
    nqstoR_, 2 Septembre 2008
    #5
  6. Offline
    Kragoth Fanatique

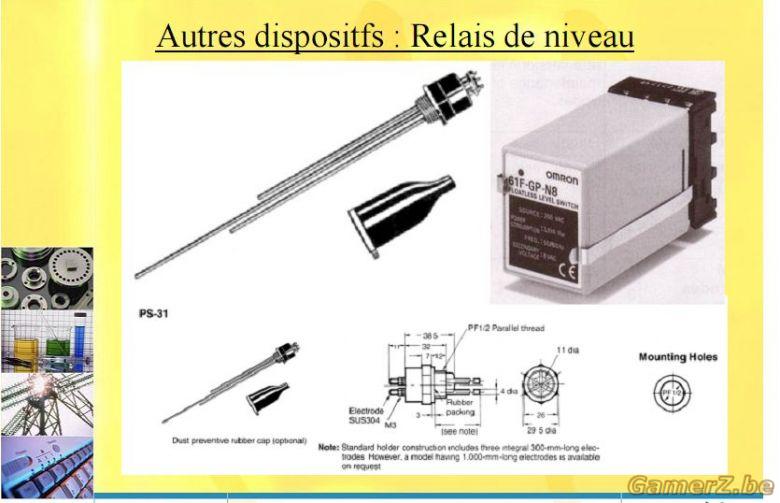

    tape omron 61f-gp dans google, le premier lien est un pdf qui explique pas mal de chose sur ce type de capteur dont le fonctionnement (qui n'est pas bien compliqué ;) )
    Kragoth, 2 Septembre 2008
    #6
