Question sur la configuration d'un réseau domestique...

FoX

FoX

Intel Pentium 166 MHz MMX
..'soir à tous :D

..je viens de passer chez Mobile Vikings pour l'internet à la maison et j'en profite pour essayer de configurer une bonne fois le réseau de la maison...

Mais j'ai une question qui se pose dès le début: le routeur EA9500 (qui distribuera les IP fixes selon ma liste établie) doit-il nécessairement être entre le modem et le reste du réseau?

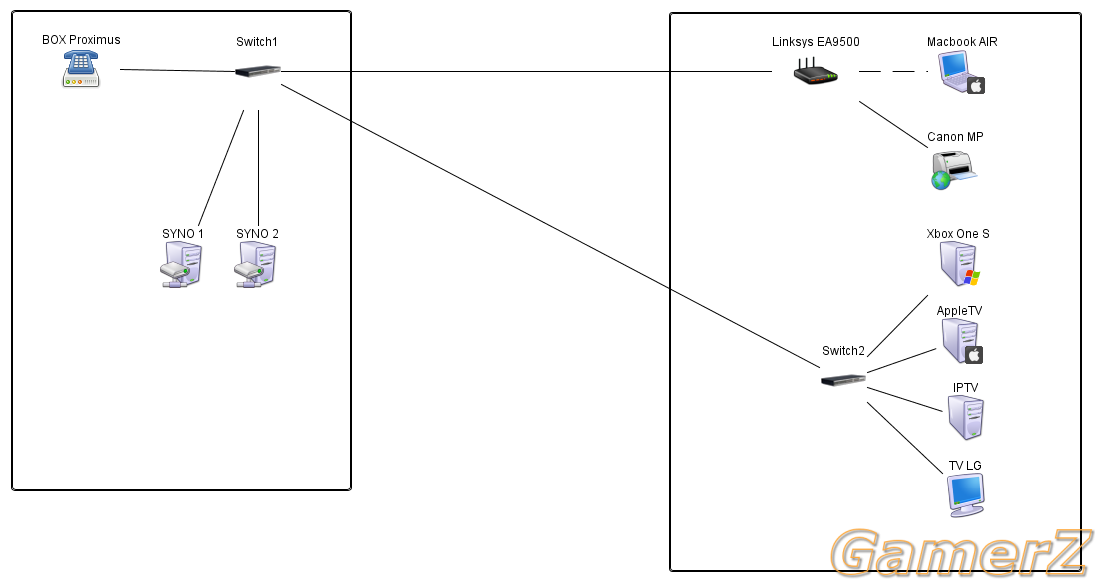

Ou bien peut-il être placé "n'importe" où sur le réseau comme dans l'exemple ici dessous?


Goforce

Goforce

Hardcore Gamer
Salut,

Bah normalement tu dois mettre le modem (box) en bridge, le routeur EA9500 derrière et tu connectes les switch au routeur.

En gros EA9500 a la place de switch1.

Si tu veux tout gérer par le routeur tu es obligé de faire comme ça et de toute façon c'est le plus opti ^^

  • J'aime
Les réactions: FoX
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Je demandais ça car le modem (box) est dans le garage (prise Belgacom là)… et les câbles RJ45 de la maison arrive à ce point également.
Si je comprends bien, je suis bon pour acheter un AP wifi… :pfiou: car le wifi ne passe pas du garage vers toutes les pièces de la maison…

SkankerS

SkankerS

Yippee Ki Yay
FoX a dit:
Je demandais ça car le modem (box) est dans le garage (prise Belgacom là)… et les câbles RJ45 de la maison arrive à ce point également.
Si je comprends bien, je suis bon pour acheter un AP wifi… :pfiou: car le wifi ne passe pas du garage vers toutes les pièces de la maison…
Cliquez pour agrandir...
C'est quoi ton switch entre ta BOX et ton routeur ? Faut voir peut gérer le PPoE, si pas t'es obligé d'avoir ton routeur au cul de ta box !

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
C’est un petit Linksys SE2500, je doute qu’il y ai une interface pour gérer l’authentification PPoE dessus… :pfiou:

gregsting

gregsting

Chat!
Le router doit être entre ton réseau local et ta connexion internet, donc ton schéma ne peut pas marcher. Sauf si tu utilises la fonction router de ta box et que tu n'utilise ton router que comme point d'accès wifi/réseau (il faut le configurer en ce sens). Ce n'est pas optimal mais ça marchera. Au moins tu profiteras de son wifi et des ses 8 ports.
Sinon placer tes syno ailleurs mais j'imagine que tu veux les garder hors de la vue.

C'est un peu dommage de mettre un routeur à ce prix pour ça mais c'est aussi dommage de le taper dans ton garage...

pyngu

pyngu

La vodka du diable
gregsting a dit:
Le router doit être entre ton réseau local et ta connexion internet, donc ton schéma ne peut pas marcher. Sauf si tu utilises la fonction router de ta box et que tu n'utilise ton router que comme point d'accès wifi/réseau (il faut le configurer en ce sens). Ce n'est pas optimal mais ça marchera.
Cliquez pour agrandir...
Mais dans ce cas, l'imprimante ne se trouve-t-elle pas isolée avec le MacBook air seul à pouvoir l'utiliser ?

Perso je vérifierais s'il n'y a pas moyen de "doubler" le câble qui va du garage au routeur sur le plan afin de raccorder le tout correctement.
Et, au risque de perdre en débit vers les NAS, je testerais ça :

SkankerS

SkankerS

Yippee Ki Yay
pyngu a dit:
Mais dans ce cas, l'imprimante ne se trouve-t-elle pas isolée avec le MacBook air seul à pouvoir l'utiliser ?
Cliquez pour agrandir...
Elle sera dans le même sous réseau donc pas de soucis mais effectivement je ne comprend pas pourquoi tu ne connecte pas ton switch "2" au routeur également

gregsting

gregsting

Chat!
pyngu a dit:
Mais dans ce cas, l'imprimante ne se trouve-t-elle pas isolée avec le MacBook air seul à pouvoir l'utiliser ?

Perso je vérifierais s'il n'y a pas moyen de "doubler" le câble qui va du garage au routeur sur le plan afin de raccorder le tout correctement.
Et, au risque de perdre en débit vers les NAS, je testerais ça :
Voir la pièce jointe 109510
Cliquez pour agrandir...
Si tu configure ton routeur comme un switch/point d'accès, non. Tu pourrais faire du double NAT mais ca je ne conseillerais pas. Puis je suis pas sur que ça xbox et son Apple TV impriment beaucoup de choses de toute façon ;)

C'est quoi tes machins? Des truc pour faire passer 2 signaux sur un cable? Ca doit limiter le débit vachement, probablement bien pire que d'utiliser la bbox comme router. Ok les bbox c'est pas terrible m'enfin pour un réseau modeste ça va...

  • J'aime
Les réactions: pyngu
Joon

Joon

Squadeur.
pyngu a dit:
Mais dans ce cas, l'imprimante ne se trouve-t-elle pas isolée avec le MacBook air seul à pouvoir l'utiliser ?

Perso je vérifierais s'il n'y a pas moyen de "doubler" le câble qui va du garage au routeur sur le plan afin de raccorder le tout correctement.
Et, au risque de perdre en débit vers les NAS, je testerais ça :
Voir la pièce jointe 109510
Cliquez pour agrandir...
Surtout pas, tu sera en 100 mbps max (si ça marche.)

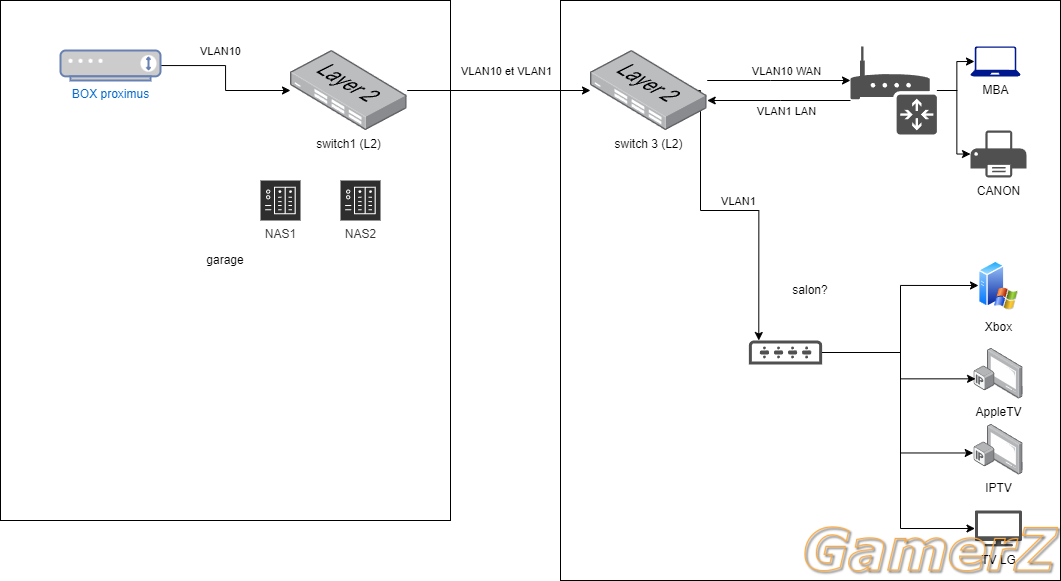

Tu peux laisse le switch 1 là ou il est, si tu fais du vlan ou que tu passes 2 cables.
en gros:
  1. Modem proximus vers switch 1 sur vlan au choix (VLAN10 par exemple)
  2. Switch 1 un autre switch (switch 3 par exemple ou déplacer le switch 2 et passer un second câble) qui gère les VLAN
  3. Switch 3 vers routeur en WAN sur le même VLAN10
  4. Routeur LAN vers switch 3 sur le VLAN1
  5. Switch 3 vers switch 2 en VLAN1 également

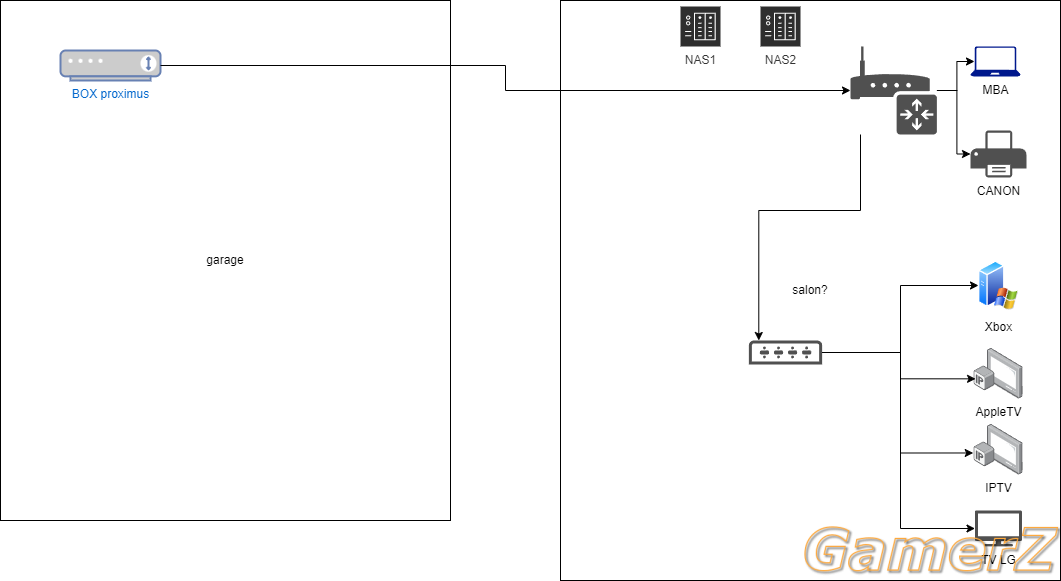

Sinon, plus simple: tu déplaces tes NAS.
Solution 3: tu désactives la partie routage de ton routeur Linksys en le mettant en "bridge" ou "mode AP" pour laisse la box faire. C'est dommage, mais tu profites quand même du bon wifi !


Fichiers joints

  • J'aime
Les réactions: y@kuz@
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Merci pour vos explications… je refais un diagramme correct et complet ce soir pour vous exposer la situation, avec les explications des contraintes… parce que je suis lié par les prises rj45 dans les murs… :pfiou:

Lagwagon

Lagwagon

Jésus
Staff
Indique également tes devices que tu peux cabler et ceux en wifi. ;)

  • J'aime
Les réactions: FoX
SkankerS

SkankerS

Yippee Ki Yay
La pièce où se situe ton routeur tu n'as qu'un seul câble RJ45 qui va vers le garage ? si tu sais tirer 2 cables tous tes soucis sont résolus :D

Joon

Joon

Squadeur.
VLAN = comme si c'était 2 cables qui passent.
c'est des switch layers 2.
Ca a l'air compliqué, mais ce n'est que des câbles virtuel... Sinon si ça te parais une montagne (mais ça ne l'est pas, sincèrement, ce sont des cables virtuels !) alors passe en mode AP sur ton routeur linksys

Dernière édition:
SkankerS

SkankerS

Yippee Ki Yay
Joon a dit:
VLAN = comme si c'était 2 cables qui passent.
c'est des switch layers 2.
Ca a l'air compliqué, mais ce n'est que des câbles virtuel... Sinon si ça te parait une montagne (mais ça ne l'est pas, sincèrement, ce sont des cables virtuels !) alors passe en mode AP sur ton routeur linksys
Cliquez pour agrandir...
Je sais, je cherchais à lui faciliter la tâche plutôt de que configurer des VLAN (manageable le switch ? )

Dernière édition par un modérateur:
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX

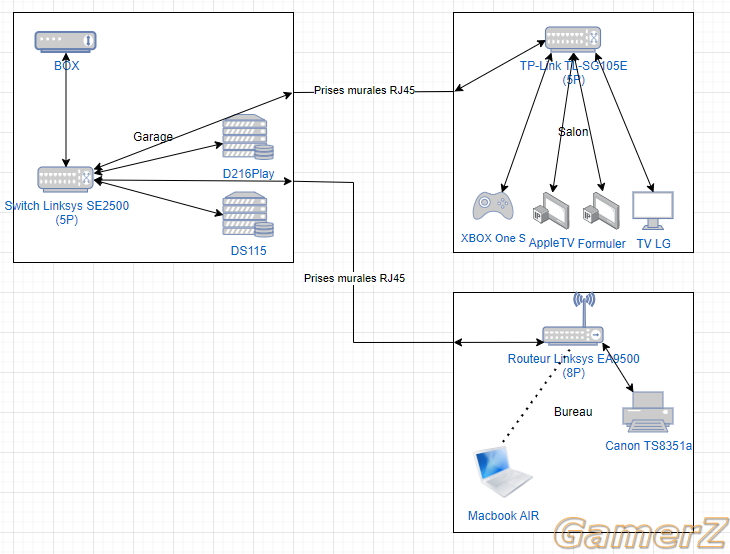

voici le schéma qui explique les liens entre les pièces... :)



Le switch du salon (TP-Link TL-SG105E) est manageable d'après ses specs...
Je devrais l'échanger avec celui du garage..?

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
SkankerS a dit:
La pièce où se situe ton routeur tu n'as qu'un seul câble RJ45 qui va vers le garage ? si tu sais tirer 2 cables tous tes soucis sont résolus :D
Cliquez pour agrandir...
en pratique, je scinde les deux pièces mais mon bureau est dans la pièce de vie... C'est juste que les prises RJ45 de la pièce de vie sont séparées de 8 m entre elles. Et le routeur linksys sur le meuble télé, j'ai pas le WAF ("c'est une horreur avec ses antennes là!" :proud:)!

tomdom

tomdom

⭐SPACE❤️SHERIFF⭐
Juste comme ça en passant pq pas simplement box --> routeur et après les switch ?

  • J'aime
Les réactions: FoX
1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
Pour le wifi… :proud:
Mais ce sera peut-être la solution finale pour pas complexifier trop…
Limite un autre routeur à acheter pas trop cher mais performant… et passer mon routeur actuel en mode AP dans la pièce de vie…

..le but étant d’être autonome sur la config réseau indépendamment du FAI…

1er
OP
FoX

FoX

Intel Pentium 166 MHz MMX
..pensez-vous qu'on peut utiliser une ancienne BBOX 3V+ comme AP wifi? :oops:
