Rénovation de mon panel arcade... need help!

Discussion dans 'Autres consoles' créé par mike2901, 6 Décembre 2009.

  1. Offline
    mike2901 A.K.A. Vega Mike
    salut à tous,

    absolument pas bricoleur, je me suis lancé dans la rénovation de ma borne arcade (achetée à msieur trunk70 ici même!).

    Je ne m'y connais pas du tout en électronique (ni en rien de manuel d'ailleurs), c'est pourquoi je me permets d'ouvrir un post ici même afin de faire profiter les "nuls du bricolage" comme moi ou appeler à l'aide lors de mes interrogations!

    merci à tous!


    Donc, voici mon panel actuel :

    [IMG]

    j'aimerais le transformer afin qu'il soit composé de 6 boutons par joueur... vu que la borne va être remise à neuf en terme de déco, j'en profite écidemment pour remplacer toutes les composantes du panel.
    mike2901, 6 Décembre 2009
    #1
  2. Offline
    mike2901 A.K.A. Vega Mike

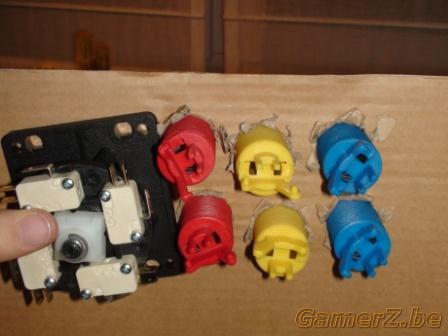

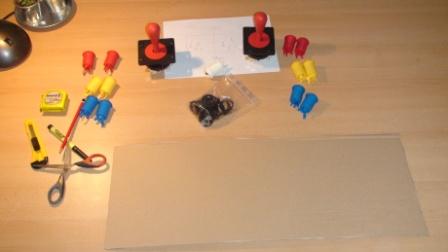

    Pour commencer, je commande des boutons et sticks chez starcab. Ils sont arrivés très vite!

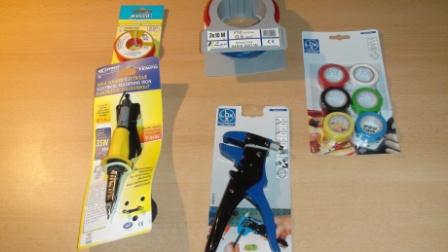

    N'étant pas du tout équipé en terme d'outil, j'achète du fil (0,50 mm².... j'aurais voulu 0,25 mais il n'y avait plus),une pince à sertir, un petit fer à souder et 2 -3 babioles.
    [IMG]
    [IMG]

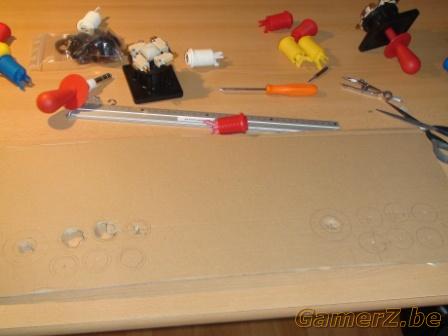

    Je décide de m'entrainer sur un carton. Je prends les mesures, dessine les endroits pour boutons etc... découpe le carton, démonte les sticks...

    [IMG]

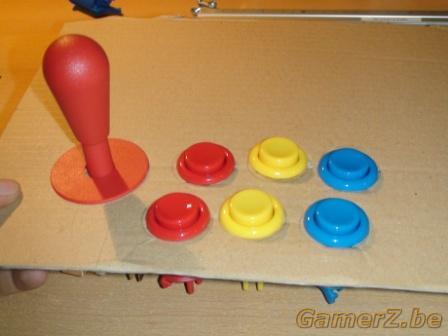

    et je présente :

    [IMG]
    mike2901, 6 Décembre 2009
    #2
  3. Offline
    mike2901 A.K.A. Vega Mike
    premier problème :

    les boutons sont trop proches du stick... en effet, en dessous, ca coince!

    [IMG]


    je dois donc écarter les boutons de 2 cm vers la droite... ce qui n'est pas plus mal en terme de confort! :)
    mike2901, 6 Décembre 2009
    #3
  4. Offline
    mike2901 A.K.A. Vega Mike
    deuxième problème!

    branchements!!!
    alors tout d'abord, je ne sais pas comment brancher tout cela!
    ce que j'ai compris :
    - il me faut un fil (en fait 2, un qui entre et 1 qui sort) masse qui part de la borne (jpac) "gnd" et qui entre dans tous les boutons et sticks!
    - il me faut un fil qui va d'un bouton jusqu'à son équivalent dans le JPAC.


    mais :

    où mettre le fil masse ? où mettre le fil "bouton" et où mettre le fil masse sortant ? (jdois acheter deux cosses... une femelle simple et une femelle double ? les 2 fils masses (in et out) dans la cosse double et le fil "bouton" dans la cosse simple en dessous ? ?????

    voici comment se présente un bouton :

    [IMG]

    merci pour votre réponse ;)
    mike2901, 6 Décembre 2009
    #4
  5. Online
    TRUNK70 ex membre
    Inutile de faire des posts sur tous les forums de la planète Mike :-D

    On te l'a dit sur Go , tu dois mettre deux fils . Un qui amène la masse GND , et l'autre le "courant" sur ton bouton . Donc en gros , tu prends la masse soit à partir du Jpac (le plus simple et le plus direct) soit à partir du peigne Jamma .

    Tu tire un fil donc de la masse jusqu'à un des boutons ou d'un des joysticks , comme t'as le + facile . Soit tu le soude , soit tu mets une cosse.

    Ensuite , de cette masse que tu as apporté , il suffit de faire des ponts vers TOUS LES AUTRES boutons ainsi que sur les Joy . Donc sur tous les switchs qu'il y a en dessous de ceux ci (1 par bouton donc et 4 par joy)

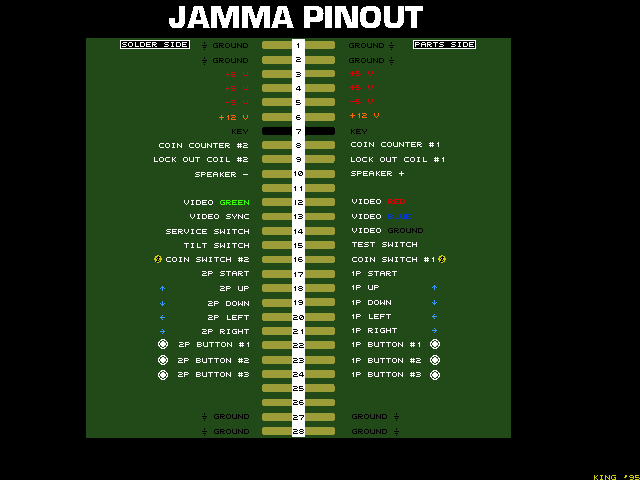

    Pour l'autre fil , c'est simplement ce à quoi correspond ton bouton ou ton joy . Donc Joueur 1 bouton 1 ---> 1 fil qui vient du peigne jamma et qui correspond à J1B1 sur celui -ci etc.... Pour tous le reste.

    Le but c'est de cabler les 2 joy + les 3 boutons de chaque joueur à partir du peigne jamma et les autres boutons à partir du Jpac car comme je te l'ai dit , le Jamma standard c'est 3 boutons par joueur.

    [IMG]
    TRUNK70, 6 Décembre 2009
    #5
  6. Offline
    mike2901 A.K.A. Vega Mike
    super clair, merci... j'ai vraiment bien compris... mais la "bete" question que je me pose est :
    sur quelle patte du switch dois-je mettre la masse in, la masse out et le courant :

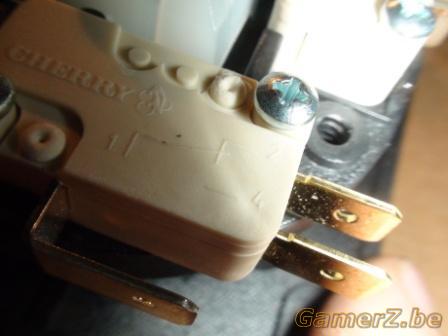

    il y a trois pattes sur les switches des joy voir photo:
    1
    2
    4

    [IMG]



    et

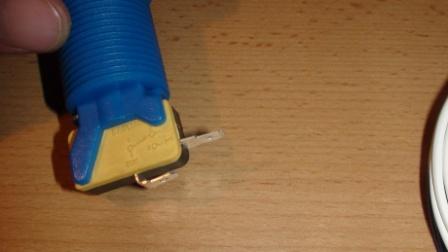

    il y a deux pattes sur les switches boutons (voir photo):
    celle du bas : Com - 1
    celle du haut : 2O=NO et 3O=No

    [IMG]
    mike2901, 6 Décembre 2009
    #6
  7. Online
    TRUNK70 ex membre
    Déjà il y a pas de masse in et de masse out . La masse c'est la masse , tu l'amène sur ton switch et du même endroit tu repique pour faire des ponts de switch en switch.


    La patte du dessous c'est la masse , la patte inférieure par exemple sur ton switch joy c'est celle qu'il faut utiliser , y a des dessins dessus (je ne vois pas bien sur ta photo mais ils doivent y être) , la fameuse position ouverte .
    TRUNK70, 6 Décembre 2009
    #7
  8. Offline
    mike2901 A.K.A. Vega Mike
    j'ai enfin compris... ;)

    merci l'ami...

    la patience est la vertu des braves! et tu es très patient! ;)
    mike2901, 6 Décembre 2009
    #8
  9. Offline
    kingsteph Touriste
    Voilà, suite à ton MP me voici ici aussi :-D
    Vais-je devoir souder sur la jamma?
    Ou simplement faire le hack pad?
    L'un ou l'autre pas de soucis :)
    kingsteph, 6 Décembre 2009
    #9
  10. Offline
    mike2901 A.K.A. Vega Mike
    non, juste le hack pad... le hack pad c'est pour mon 2eme projet ;)

    pour ce projet-ci, je devrais me débrouiller tout seul à la maison... enfin jte poserai probably une ou deux questions mais bon! ;)

    merci l'ami! bonne soirée
    mike2901, 6 Décembre 2009
    #10
