Un electricien dans l'assemblée? Problème de raccordement pour taque induction

Skarbone

Le méchant Ω
Salut tout le monde :)

On vient d'acheter et de s'installer dans une maison, et nous sommes actuellement en travaux.
La cuisine est quasiment terminée (il reste plus que les finitions, le carrelage est posé, les prises electriques aussi, les meubles sont placés,...) depuis la semaine passée.

Seulement là, on se retrouve un peu face a une tuile qu'on avait pas trop imaginé, vu nos faibles connaissances en matière d'éléctricité :-(

On a acheté une taque a induction Siemens EH975LVC1E dont voici le lien:

https://www.siemens-home.bsh-group....68/Togglebox=287604461/Togglebox=-1900940793/

La puissance max de la taque est de 11.100 watts (c'est qui qu'a la plus grosse!?)


Bon.

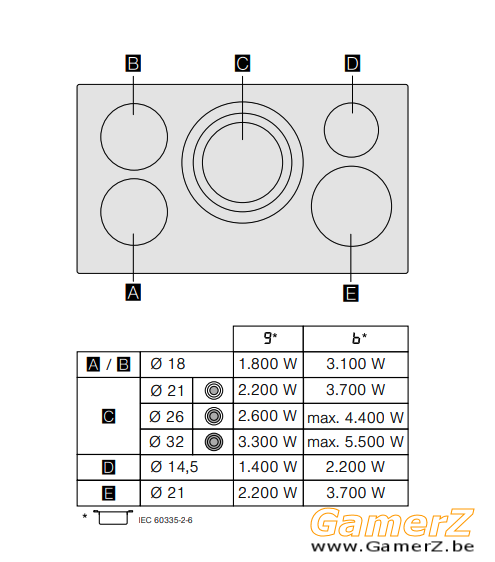

La semaine passée, le cuisiniste a branché notre taque a induction dans ladite nouvelle cuisine et on s'est retrouvé avec un erreur sur les taques A et B (voir schéma joint). Après avoir eu un technicien siemens, il apparait que c'est un problème de raccordement électrique.



On enleve donc la taque, et il apparait qu'un cable n'est pas branché (un cable gris, si j'ai bien compris, une phase du triphasé).

Le technicien siemens teste ce cable et il semblerait qu'au lieu d'amener 230 volts, il en amène 130. Donc que c'est pas assez pour branché la taque en triphasé. Du coup, il semblerait qu'on puisse la brancher uniquement en monophasé, et avoir à ce moment une puissance max de 6000 watts (soit moitié moins que les 11.100 que la taque peut demander si tout est a fond).

Aujourd'hui, les electriciens passe pour voir comment régler cette histoire, et d'après eux, il "manque un neutre", que l'on ne pourra pas brancher la taque en triphasé car "la maison n'est pas prévue pour ca" et qu'il faudra contacter electrabel si nous souhaitons changer cela.

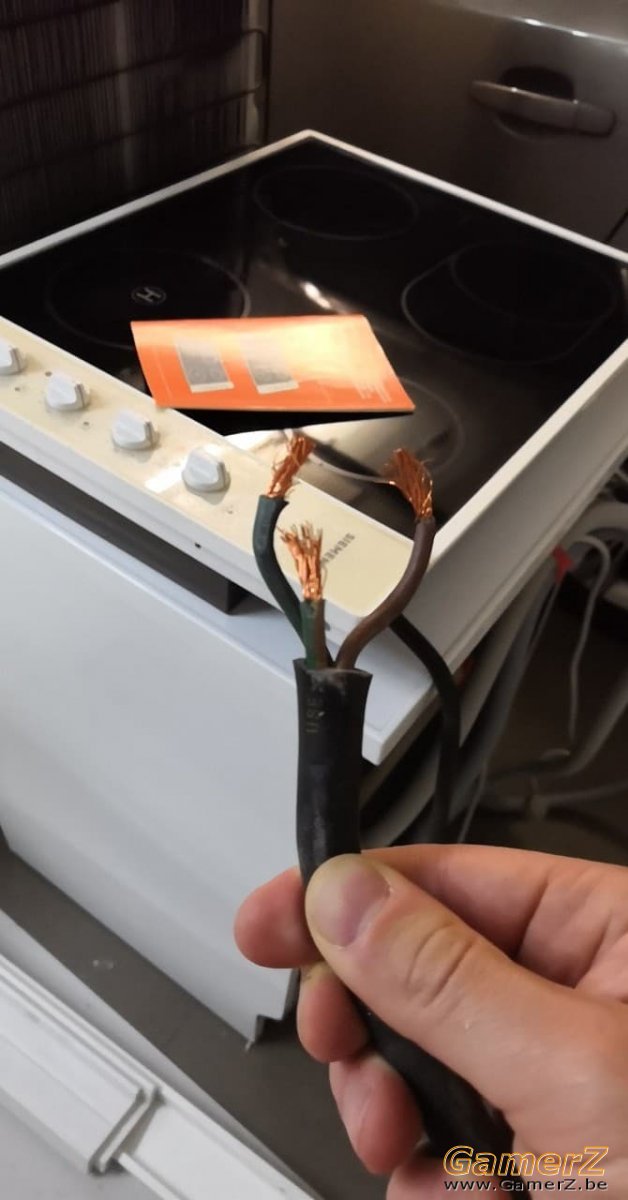

Je pense que l'ancienne taque était branchée en triphasé sans problèmes, il s'agissait d'une vitrocéramique qui n'a jamais eu de problème de fonctionnement. J'ai retrouvé une photo des cables qui étaient branchés (qui est en piece jointe ici) mais on a vendu la taque depuis donc je ne saurai pas donner plus d'info dessus


Bref, au final aujourd'hui les electriciens ont branchés la taque en monophasé et nous disent que "en utilisation normale ca passera, mais si on monte trop haut le plomb sautera", ce qui est quand même pas fou.


Mes connaissances en électricité sont proches du zéro absolu, mais on a déjà eu quelques raisons de douter de ces électriciens.. Je me retourne donc vers la communauté gamerz pour avoir un second avis vis-a-vis de nos possibilités pour cette taque a induction.

Comment peut-on s'assurer de son bon fonctionnement? A pleine puissance, si possible, évidemment.

En sachant qu'on a du faire des saignées dans le sol pour faire passer les cables pour cette taque, qu'on a déja placé le carrelage et les meubles par dessus, donc a priori difficile de changer le cable existant dans la cuisine.

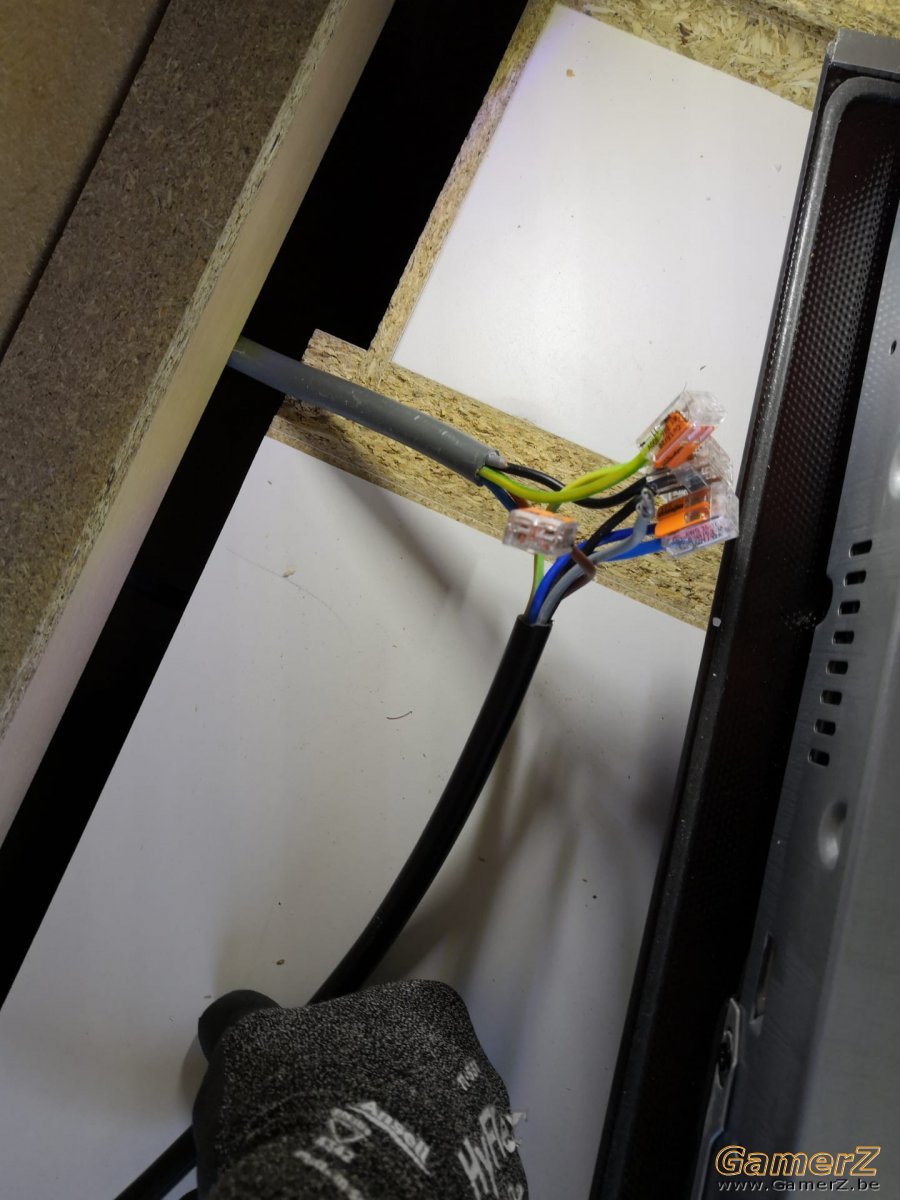

Le câblage "problématique" de la taque a induction est également attaché en pièce jointe. Notez le petit cable gris non branché (celui qui semblait ne balancer que 130 volts).

Merci d'avance à quelqu'un qui saura un petit peu éclairer ma lanterne, parce qu'on a un peu peur d'avoir merdé dans l'achat de cette taque a induction, qui coute quand même les yeux de la tête on va pas se mentir :baille:


Fichiers joints

1er
OP
Skarbone

Skarbone

Le méchant Ω
Ma copine me dit maintenant que l'electricien a branché "en triphasé sans neutre". Le schéma est pas indiqué dans le mode d'emploi de la taque, mais il a fait avec ses connaissances pour faire le branchement.

Apparemment il y a possibilité de:
- triphasé avec neutre
- triphasé sans neutre
- monophasé

et il aurait branché en triphasé sans neutre

(je vous transmet ce que je recoit de Madame, je suis au boulot en ce moment :p)


eGm_

Gibon Blasé
Ton ancienne plaque n'était pas en triphasé mais en monophasé c'est le fil de terre (fil vert et jaune).

Si tu veux savoir si on installe est prévue pour du tri-phasé, ca doit être indiqué 2*230v.

Par contre installer une plaque électrique sans terre.....

1er
OP
Skarbone

Skarbone

Le méchant Ω
Ton ancienne plaque n'était pas en triphasé mais en monophasé c'est le fil de terre (fil vert et jaune).

Si tu veux savoir si on installe est prévue pour du tri-phasé, ca doit être indiqué 2*230v.

Par contre installer une plaque électrique sans terre.....
Hmmm sauf erreur de ma part, le fil jaune/verre sur la 3eme photo, c'est la terre non?


litteulcake

Not an addict
En domestique, on peut tomber sur 2 types de triphasé : le triphasé 230V (sans neutre) et du triphasé 400V (généralement avec neutre pour pouvoir brancher des prises en 230V).
Tu sais ce que tu as chez toi ?

A priori et d'après ton lien, ta taque peut être branché en triphasé 400, en triphasé 230V et en monophasé 230V. Donc, tu devrais pouvoir la brancher peu importe le cas.

1er
OP
Skarbone

Skarbone

Le méchant Ω
En domestique, on peut tomber sur 2 types de triphasé : le triphasé 230V (sans neutre) et du triphasé 400V (généralement avec neutre pour pouvoir brancher des prises en 230V).
Tu sais ce que tu as chez toi ?
Du coup, je suppose du triphasé 230 volts


litteulcake

Not an addict
Pour une taque, en monophasé, il faut au moins de 6 mm² de section (en triphasé, du 4 mm², c'est bon. Sur les photos, cela me paraît un peu faiblard comme section.

En triphasé 230, tu devrais avoir 4 fils (3 phases et la terre). En 400, y'a 5 fils (y'a le neutre en plus). Et en monophasé, 3 fils (2 phases/phase+neutre ; et la terre).

Et je confirme qu'en triphasé 230V, on peut brancher "sans neutre" (de toute façon, il n'y en a pas).


eGm_

Gibon Blasé
Pour une taque, en monophasé, il faut au moins de 6 mm² de section (en triphasé, du 4 mm², c'est bon. Sur les photos, cela me paraît un peu faiblard comme section.

En triphasé 230, tu devrais avoir 4 fils (3 phases et la terre). En 400, y'a 5 fils. Et en monophasé, 3 fils (2 phases/phase+neutre ; et la terre)
Je me suis fait la même réflection sur la section.


litteulcake

Not an addict
Le disjoncteur de ligne, il est de quel calibre ? Parce 11 KW, ça tire pas mal !
Sur du 230V tri, il faudrait un 32A minimum, il me semble.


HAINAUT

La région qui tire la Belgique vers le haut
La taque est branchée directement via les Wago sans bornier ?

Le câble qui vient de sous le meuble part d'une prise murale de type prise pour four ? Ou c'est tiré directement depuis le tableau ? Cela ressemble fortement à du 2.5. Comme dit plus haut part de ton tableau vérifie le disjoncteur dédié, section de câble. Sur ton tableau principal de ton fournisseur si tu as accès tu peux voir ton type de réseau.

1er
OP
Skarbone

Skarbone

Le méchant Ω
Pour une taque, en monophasé, il faut au moins de 6 mm² de section (en triphasé, du 4 mm², c'est bon. Sur les photos, cela me paraît un peu faiblard comme section.

En triphasé 230, tu devrais avoir 4 fils (3 phases et la terre). En 400, y'a 5 fils. Et en monophasé, 3 fils (2 phases/phase+neutre ; et la terre)
Je ne suis pas chez moi donc je ne sais pas mesurer pour le moment, mais je peux au moins dire qu'avec la taque de cuisson, 2 cables de raccordement étaient livrés:

- le premier, contenant 3 fils assez épais
- Le deuxieme, contant 5 fils moins épais

les fils destinés qui ont été tirés par l'électricien semblaient avoir la même section que ceux contenu dans le deuxieme cable. Je suppose donc qu'ils font bien 4mm2. Lesdits fils avaient les mêmes couleurs que les 5 du cable fournis avec la taque, donc je suppose qu'il est logique d'utiliser celui la.

Si je regarde la photo du branchement avec lequel nous avions des problèmes:
- jaune/vert est relié a jaune/vert
- bleu est relié a bleu
- noir est relié à noir
- brun est relié à brun

MAIS gris n'est pas relié à gris

Il me semblerait logique de relier gris à gris, seulement si c'était aussi simple, le technicien siemens et les electriciens ne seraient pas en mode "non pas possible", je suppose qu'il y a donc une merde quelque part avant l'arrivée a la taque?

D'après le technicien siemens, 130 volts arrivaient de ce fil gris, mais je ne sais pas comment il a effectué cette mesure car je n'étais pas présent

1er
OP
Skarbone

Skarbone

Le méchant Ω
Le disjoncteur de ligne, il est de quel calibre ? Parce 11 KW, ça tire pas mal !
Sur du 230V tri, il faudrait un 32A minimum, il me semble.
je pourrai te dire ca une fois rentré chez moi, en tout cas il s'agit d'un disjoncteur "de trois largeur", cfr:
https://gigatek.be/assets/shared/filestore/8d11bbdc0d8f55597d51058831074c35.png


Le câble qui vient de sous le meuble part d'une prise murale de type prise pour four ? Ou c'est tiré directement depuis le tableau ? Cela ressemble fortement à du 2.5. Comme dit plus haut part de ton tableau vérifie le disjoncteur dédié, section de câble. Sur ton tableau principal de ton fournisseur si tu as accès tu peux voir ton type de réseau.
A priori, il est tiré directement depuis le tableau, en tout cas on a un disjoncteur qui n'éteint QUE la taque


litteulcake

Not an addict
Exprimer une tension n'a de sens que par rapport à quelque chose. En triphasé 230V, cela ne m'étonne pas de trouver ~130 V entre une phase et la terre. Par contre, entre phases, là, il faut 230V. Tout dépend de comment il a effectué la mesure...


eGm_

Gibon Blasé
Tiens par pur hasard tu as une prise pour ta machine et une autre pour ton sèche linge ?

Les deux sont reliés a deux disjoncteur indépendant et en 16A ?

1er
OP
Skarbone

Skarbone

Le méchant Ω
La taque est branchée directement via les Wago sans bornier ?

C'est le cas actuellement, je sais pas si c'est voué a rester comme ca ou pas, le plan de travail n'est pas encore la donc pour le moment la taque est un peu posée "a la va vite" sur un plan de travail temporaire style MDF

1er
OP
Skarbone

Skarbone

Le méchant Ω
Tiens par pur hasard tu as une prise pour ta machine et une autre pour ton sèche linge ?

Les deux sont reliés a deux disjoncteur indépendant et en 16A ?
hmm elles sont branchées sur 2 prises côte à côte, mais de mémoire je ne pourrais pas te dire si elles ont des disjoncteurs distinct.


eGm_

Gibon Blasé
hmm elles sont branchées sur 2 prises côte à côte, mais de mémoire je ne pourrais pas te dire si elles ont des disjoncteurs distinct.
Tu as fait réceptionner ton installation ? si oui tu devrais avoir un schema unifilaire qui te donnera la réponse. Par contre pour les disjoncteurs il faudra regarder dans le offret

1er
OP
Skarbone

Skarbone

Le méchant Ω
Tu as fait réceptionner ton installation ? si oui tu devrais avoir un schema unifilaire qui te donnera la réponse. Par contre pour les disjoncteurs il faudra regarder dans le offret
Les travaux ne sont pas encore terminés donc non :beuh:
